终结复杂组网难题，大规模网络部署之选
产品速览

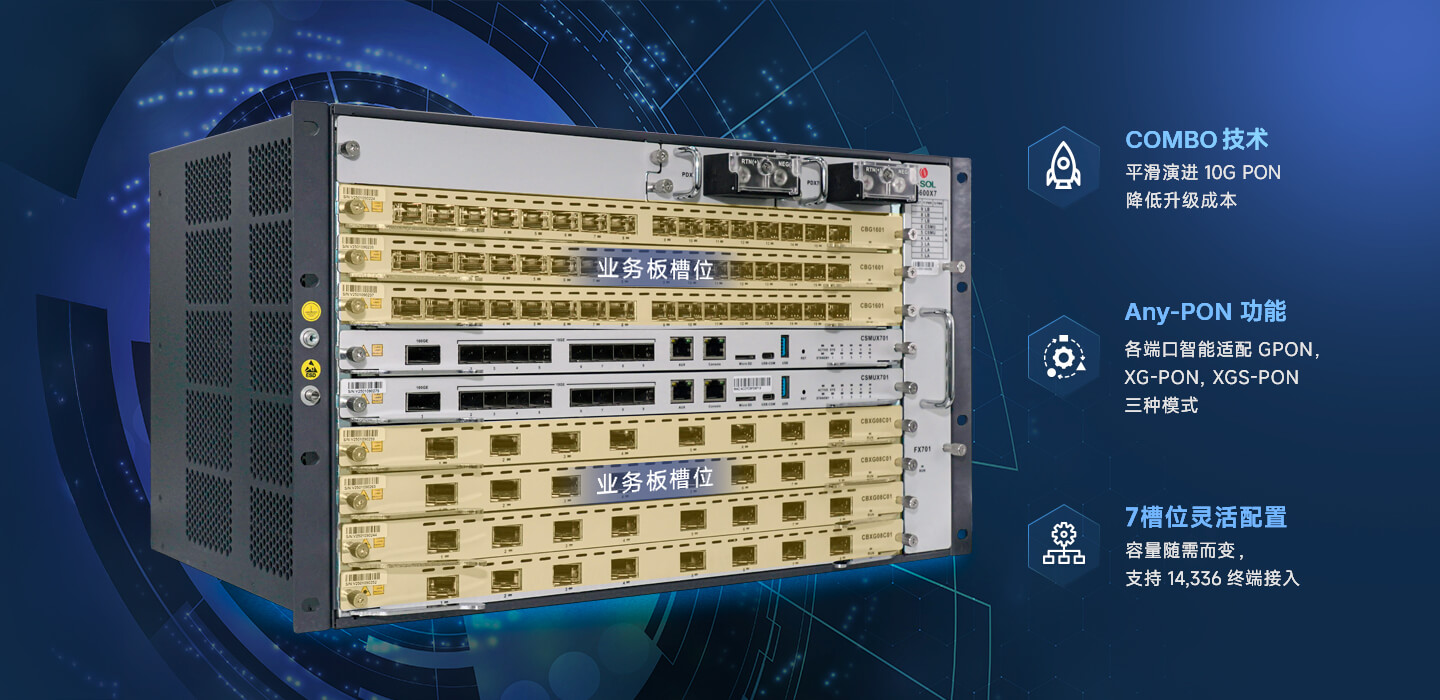

一机承载万兆时代，1台更比3台强

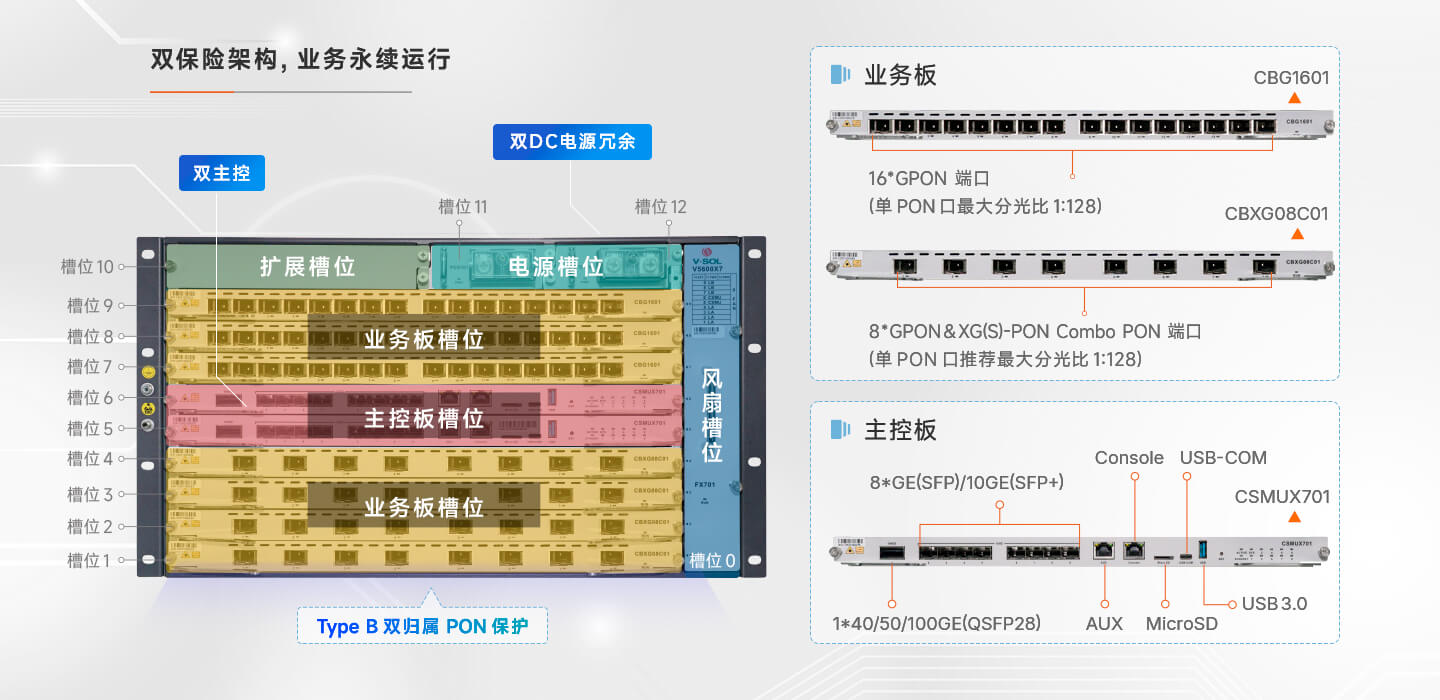

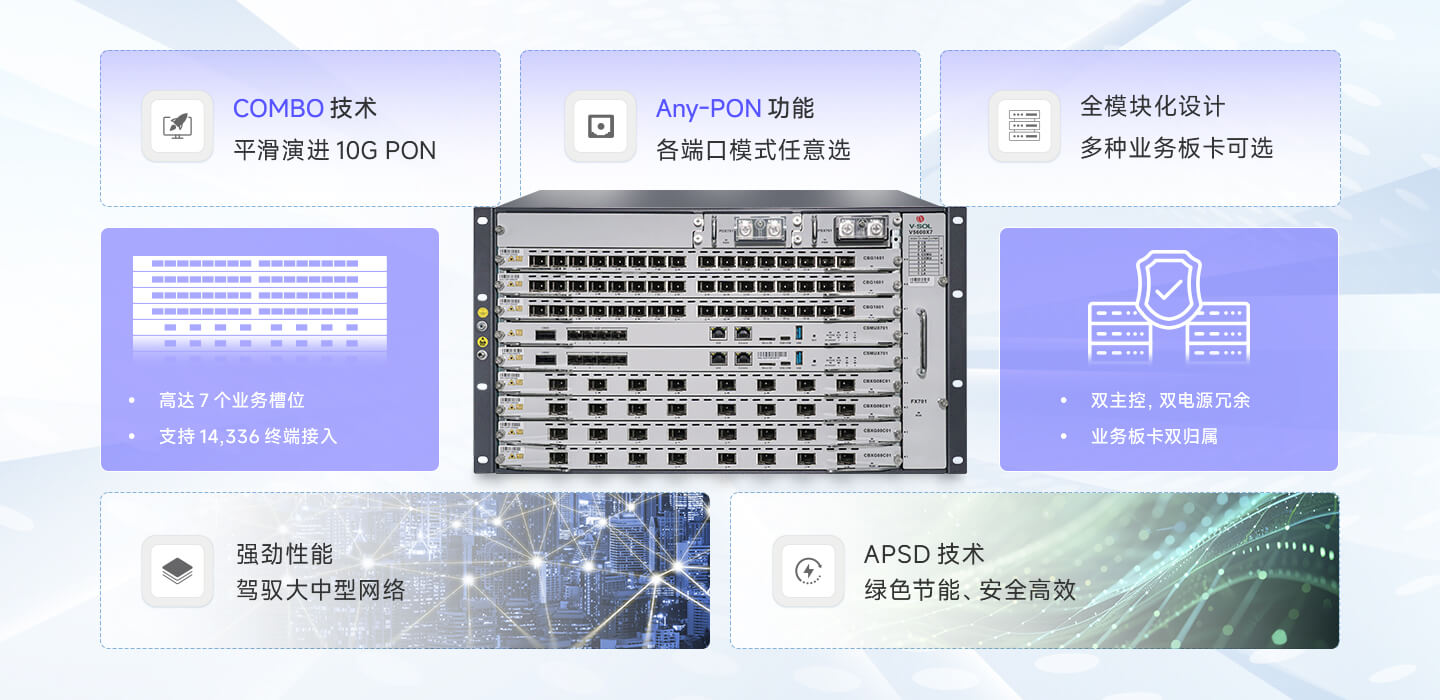

全模块+全冗余设计，7×24小时业务永续

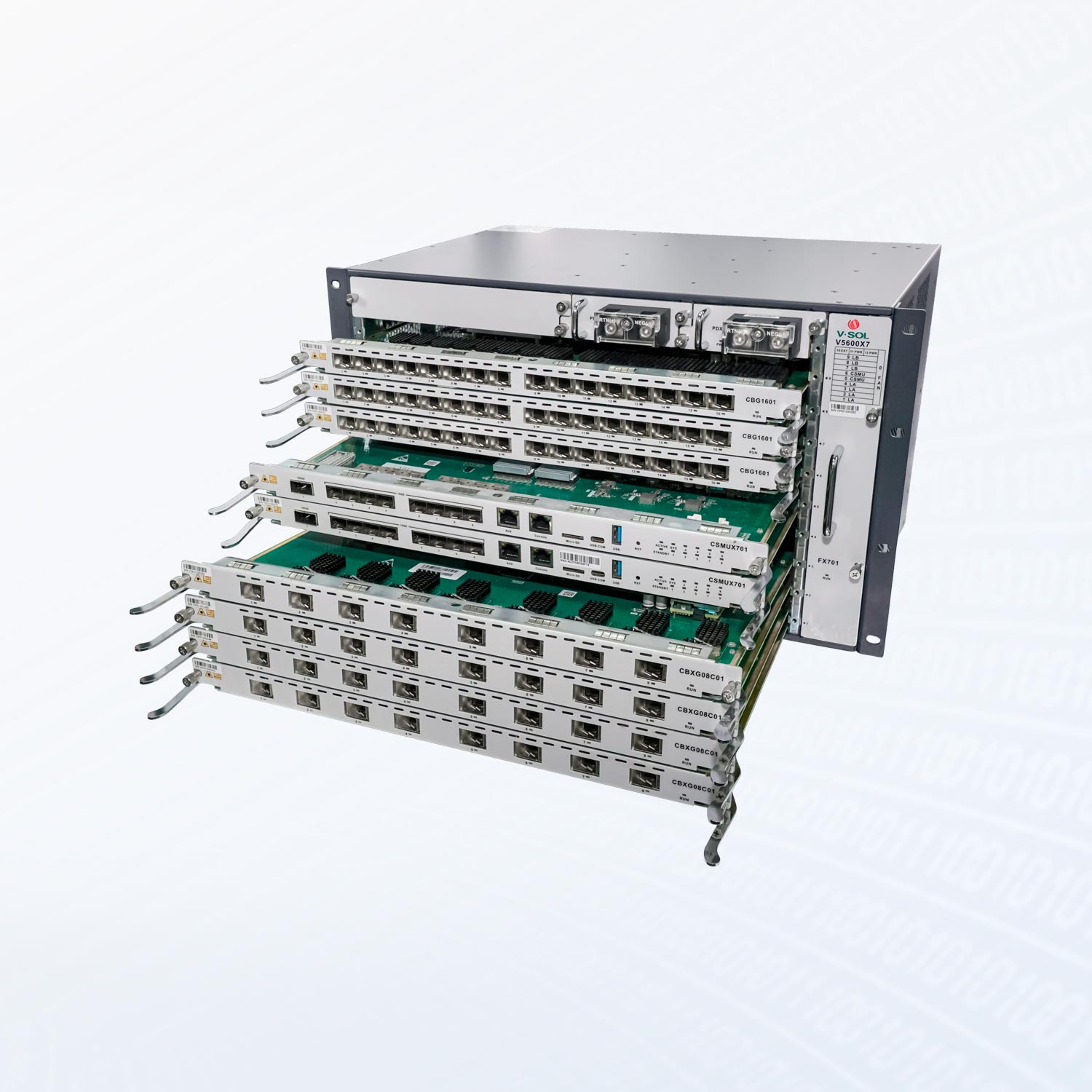

热插拔+云网管，智能 省心 省力

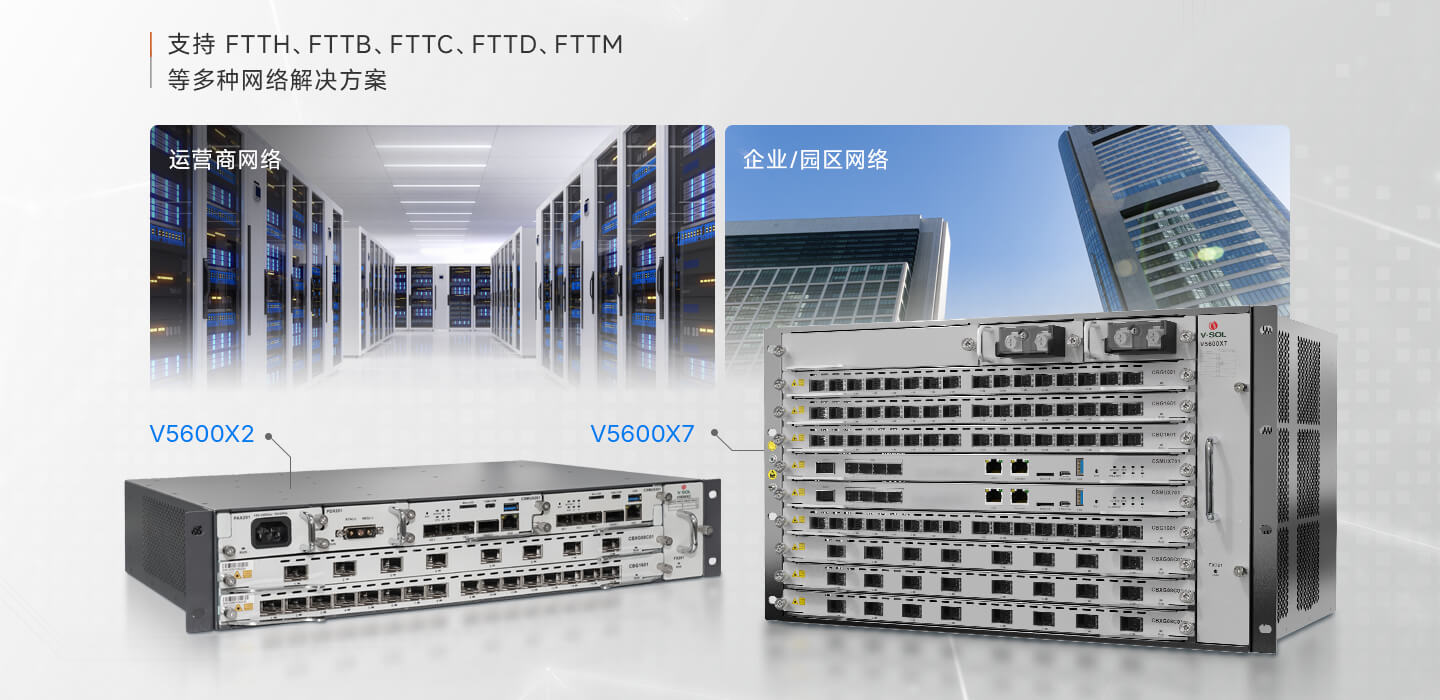

电信级可靠性，赋能FTTx全业务接入
|
项目 |

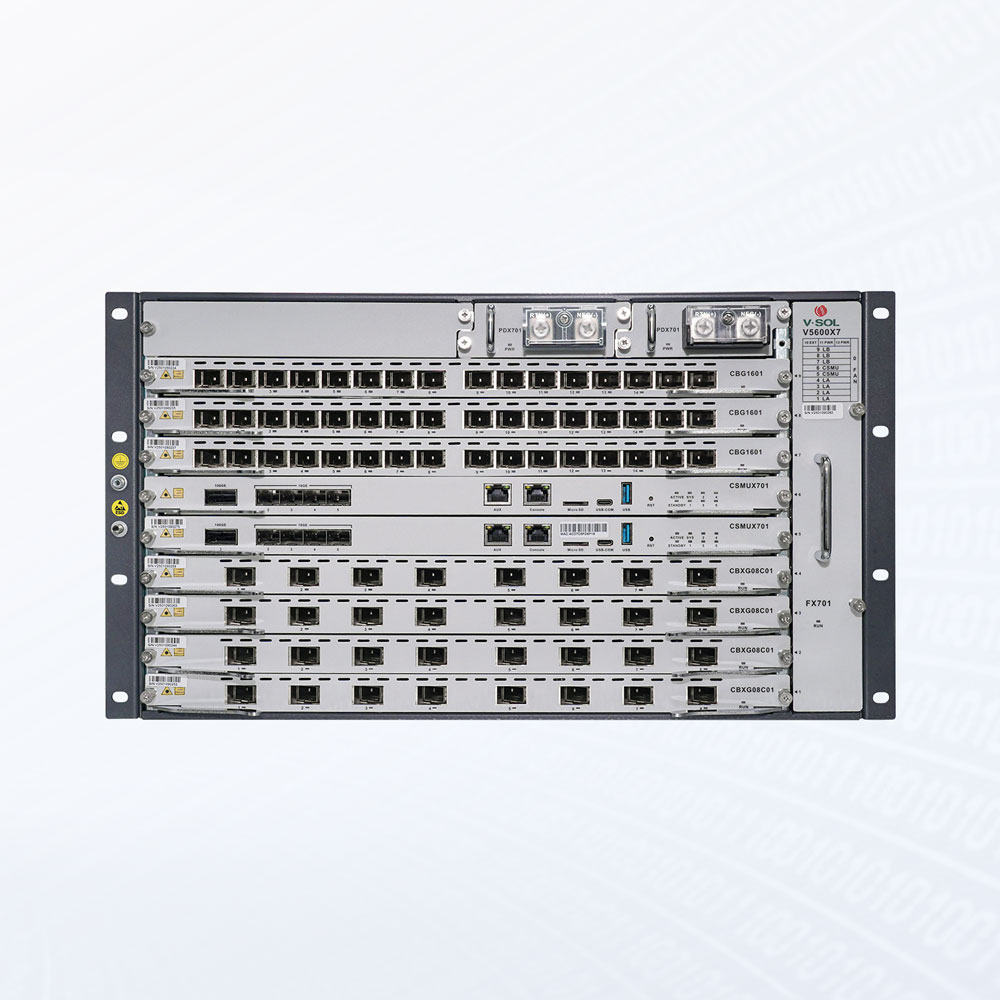

V5600X7 |
|
|
机架 |
机壳 |
19英寸标准机架 |
|
尺寸(L*W*H) |
442*299*266.7mm(不含挂耳) |
|
|
重量 |
满配 |
22.3kg |
|
仅机框 |
8.7kg |
|
|
工作温度 |
-20°C ~+60°C |
|
|
工作湿度 |
5% ~ 95%(非冷凝) |
|
|
存储温度 |
-40 ~ +70°C |
|
|
存储湿度 |
5% ~ 95%(非冷凝) |
|
|
电源 |
直流 |
-48V |
|
背板带宽 (Gbps) |
3920 |
|
|

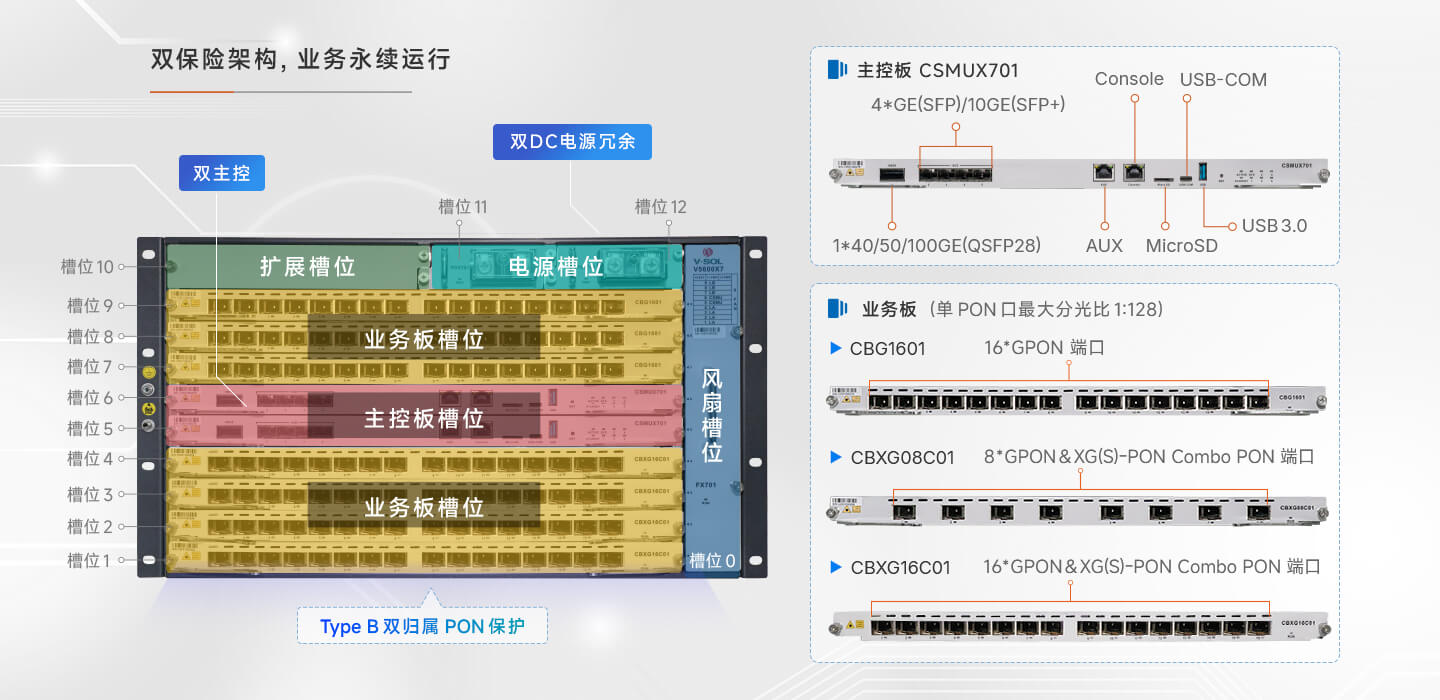

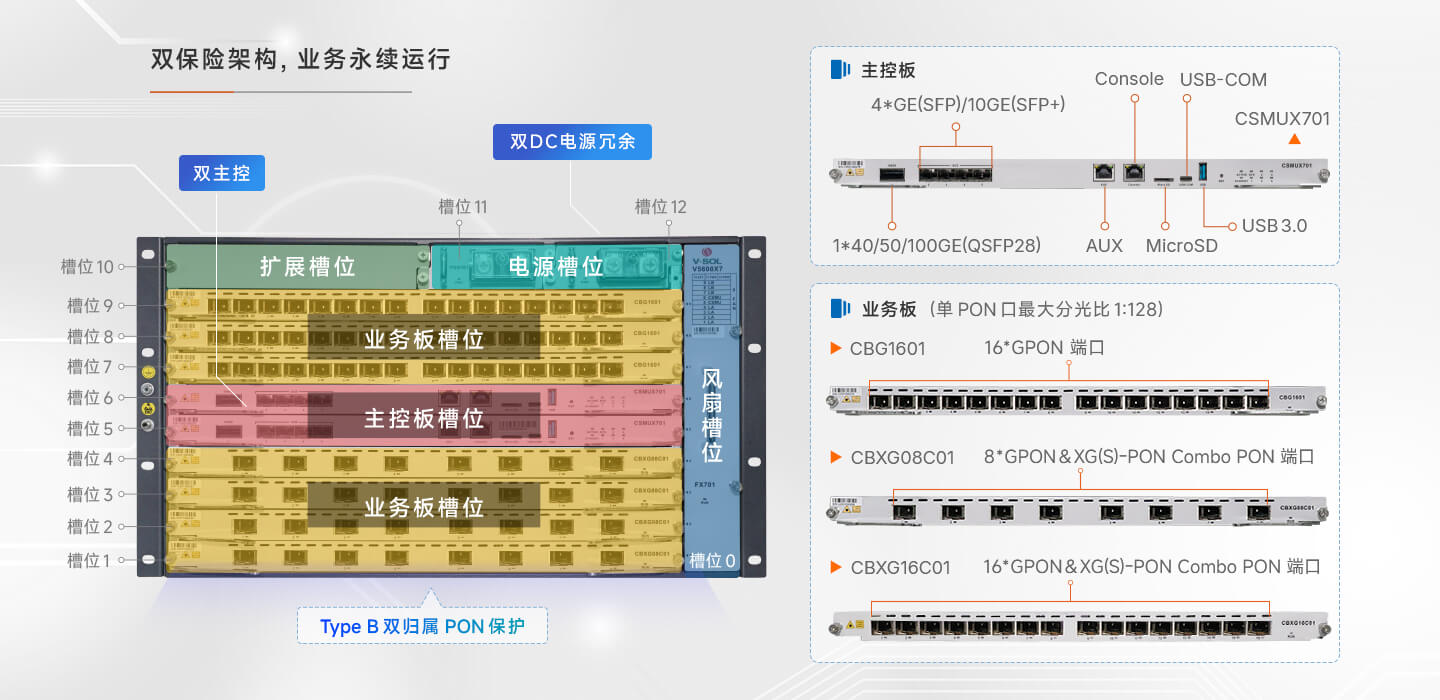

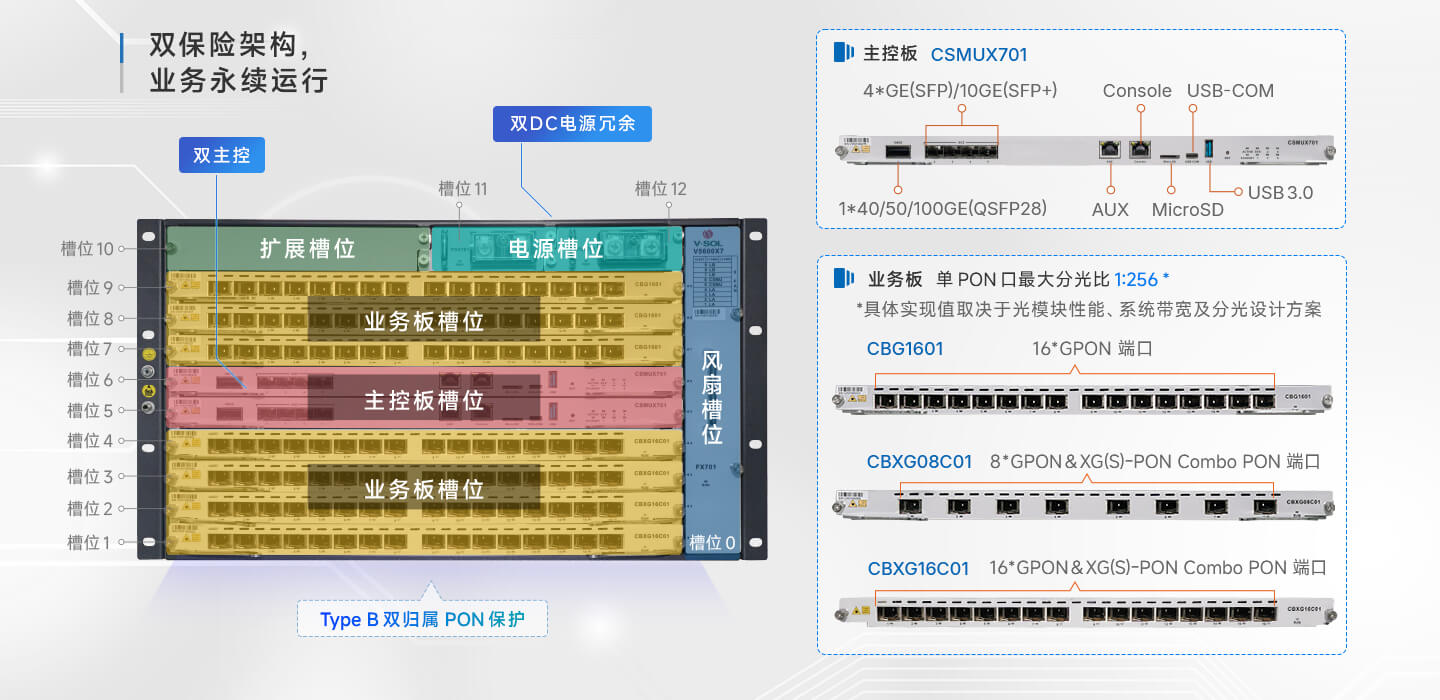

主控板卡: CSMUX701 |
||
|
上联口 |
数量 |
9 |
|
SFP(GE)/SFP+(10GE) |
8 |
|
|
QSFP28 |
1 |
|
|
管理端口 |
1*AUX(10/100/1000BASE-T带外端口), 1*CONSOLE端口, |
|
|
可插槽位 |
Slot 5-6 |
|
|
业务板卡: CBG1601 |
||
|
GPON端口 |
数量 |
16 |
|
物理接口 |
SFP插槽 |
|
|
连接器类型 |
Class C+++/C++++ |
|
|
PON端口规格 (Class C+++模块) |
传输距离 |
20KM |
|
PON端口速率 |
上行: 1.244Gbps, 下行: 2.488Gbps |
|
|
波长 |
上行: 1310nm , 下行: 1490nm |
|
|
连接器 |
SC/UPC |
|
|
发射功率 |
+4.5 ~ +10dBm |
|
|
接收灵敏度 |
≤ -30dBm |
|
|
饱和光功率 |
-12dBm |
|
|
可插槽位 |
Slot 1-4, Slot 7-9 |
|
|
业务板卡: CBXG08C01 |
||
|
GPON & XG(S)-PON |
数量 |
8 |
|
物理接口 |
SFP+ 插槽 |
|
|
连接器类型 |
N2_C+ |
|
|
GPON & XG(S)-PON Combo端口规格 (N2_C+模块) |
传输距离 |
20KM |
|
XG(S)-PON |
GPON: 上行 1.244Gbps, 下行 2.488Gbps XG-PON: 上行 2.488Gbps, 下行 9.953Gbps XGS-PON: 上行 9.953Gbps, 下行 9.953Gbps |
|
|
波长 |
GPON: 上行 1310nm , 下行 1490nm XG(S)-PON: 上行 1270nm , 下行 1577nm |
|
|
连接器 |
SC/UPC |
|
|
发射功率 |
GPON: +3dBm ~ +7dBm, XG(S)PON: +4dBm ~ +7dBm |
|
|
接收灵敏度 |
XGS-PON: -28dBm, XG-PON: -29.5dBm, GPON: -32dBm |
|
|
饱和光功率 |
XGS-PON: -7dBm, XG-PON: -9dBm, GPON: -12dBm |
|
|
可插槽位 |
Slot 1-4 |
|
