在当今的宽带建设中，光纤网络已成为高速、可靠网络连接的基石，无论是家庭、办公室还是企业园区，都越来越依赖光纤接入。在典型的光纤入户网络（FTTH）或 FTTx 架构中，OLT（光线路终端）和 ONU/ONT（光网络单元）通常被视为核心设备。但在它们之间，还有一个至关重要却容易被忽视的组成部分——光分配网络（ODN）。

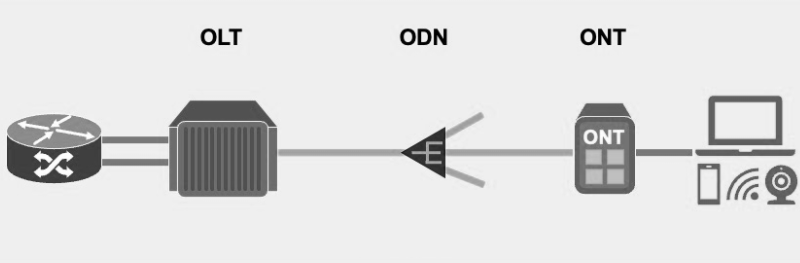

当 OLT 负责信号处理、ONU 在用户侧完成电光转换时，ODN 则作为中间的“光通道”，以被动方式将光信号可靠、稳定、低损耗地从机房传输到用户端。
什么是 ODN？
ODN（Optical Distribution Network，光分配网络/光配线网络）是光纤网络中连接 OLT 与 ONU/ONT 的被动网络部分。与有源设备不同，ODN 本身无需外部供电，而是依靠光纤及其配套无源器件来实现信号传输与分配。
ODN 的作用是实现一束光信号到多用户的分光分配，同时尽量保持信号质量不受干扰。它构成了 FTTH 网络的“骨架”，其设计质量直接决定网络的：
- 可扩展性
- 传输性能
- 运维效率
- 成本控制能力
ODN 的核心组成部分
一个典型的 ODN 主要由以下被动器件构成：
| 组件 | 功能 | 部署位置 |
|---|---|---|
| 光纤光缆 | 用于光信号的物理传输，通常采用单模光纤 | 整个光路中 |
| 光分路器（Splitter） | 将来自 OLT 的光信号按比例分配给多个用户（如 1:8、1:16、1:64） | 配线或分配节点 |
| 光纤配线架 / 光缆接续盒 | 用于光纤熔接保护和管理，确保光路清晰可靠 | 局端、机房、楼道、室外分支点 |
| 光纤连接器（Connector） | 在不同光纤段之间实现低损耗连接 | 端接点 |
| 尾纤/跳线 | 用于设备端口之间的灵活连接 | 机房或用户侧 ONU 位置 |
这些组件共同组成一条稳定、高效、可维护的光传输路径。
ODN 的结构层级
典型的 ODN 网络拓扑呈树状结构，主要分为三大部分：
- 干线（Feeder）段
从 OLT 到第一级分光点，距离较长，通常采用大芯数光缆。 - 分配（Distribution）段
从主分光点延伸到各区域节点，可进一步分光，为不同用户群体提供光纤路径。 - 入户（Drop）段
从最终分光点连接到用户侧 ONU/ONT，是光纤进入家庭或办公室的最后一段。
这种结构广泛用于 GPON、EPON、XGS-PON 等主流光接入技术中。
ODN 的设计原则
高质量的 ODN 设计需要综合考虑光功率、成本、维护和可扩展性，关键要点包括：
- 光功率预算控制：确保端到端光衰耗在标准限制内（如 GPON ≤ 28 dB）。
- 合理的分光比选择：在用户数量和信号质量之间取得平衡。
- 线路长度优化：避免光缆过长导致衰耗增加与投资浪费。
- 可维护性：光路节点应有清晰标识、便于定位和检修。
- 可扩展性：为未来升级到 10G-PON、XGS-PON 预留接口和路径。
精心设计的 ODN 可确保长期网络性能、更低的运营成本和更高的可靠性 。
优质 ODN 的优势
- 高可靠性：无源架构降低故障点。
- 运维简单：无需电源，无需频繁维护。
- 成本更优：共享光纤资源，实现大规模接入。
- 部署灵活：适用于城市高密度与农村低密度场景。
- 面向未来：可平滑演进到更高带宽标准。
常见的 ODN 部署场景
ODN 部署在各种 FTTH/FTTB/FTTO 网络中：
- FTTH（光纤到户）： 为住宅社区的个体家庭提供直接光纤连接。
- FTTB（光纤到建筑物）： 服务于多租户建筑或公寓大楼的共享 ODN 基础设施。
- FTTO（光纤到办公室）： 为企业用户和小型办公室提供稳定、高速的连接。
- 农村宽带： 使用精心放置的分路器进行长距离 ODN 部署，以最大限度地提高低密度区域的覆盖范围。
每个场景都需要特定的 ODN 设计注意事项 ，例如分路器比率、光纤布线和保护措施。
ODN 测试和维护
尽管 ODN 是被动网络，但定期测试和维护对于确保网络性能至关重要：
- 光损耗测试： 测量总光纤衰减以验证功率预算合规性。
- OTDR（光时域反射计）： 检测光纤故障、断裂或熔接问题。
- 可视故障定位器： 识别光纤断裂或连接错误的简单工具。
- 文档： 详细的 ODN 记录有助于快速定位故障并计划升级。
主动维护可减少停机时间并保持 FTTH 网络以最高效率运行。
结语
ODN 虽然是被动基础设施，但在整个 FTTx 网络中具有决定性意义。它将 OLT 与 ONU 精准连接，为用户提供稳定、高速的光纤网络体验。随着 10G-PON、XGS-PON 等高速接入技术快速发展，ODN 的规划与优化将继续是 ISP 网络建设的核心任务。
