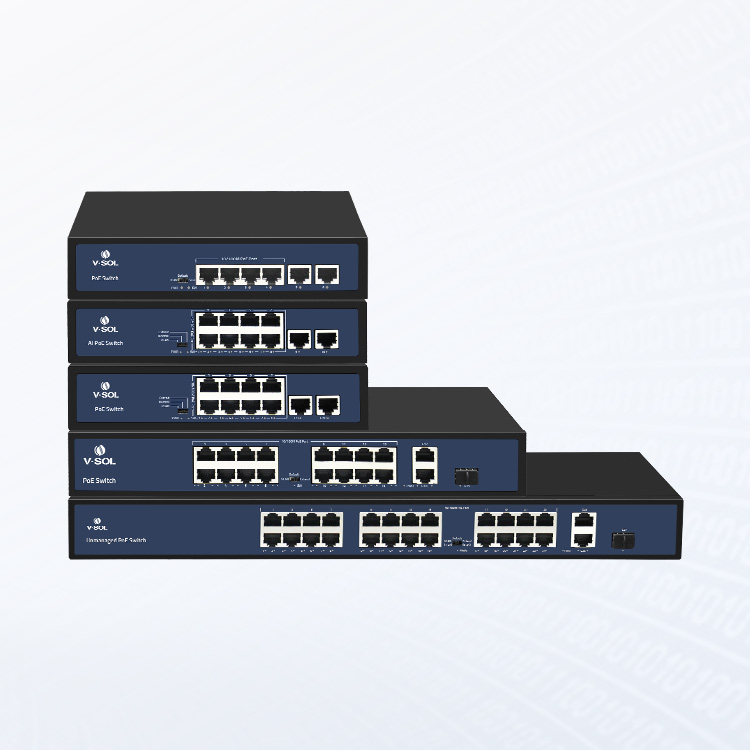

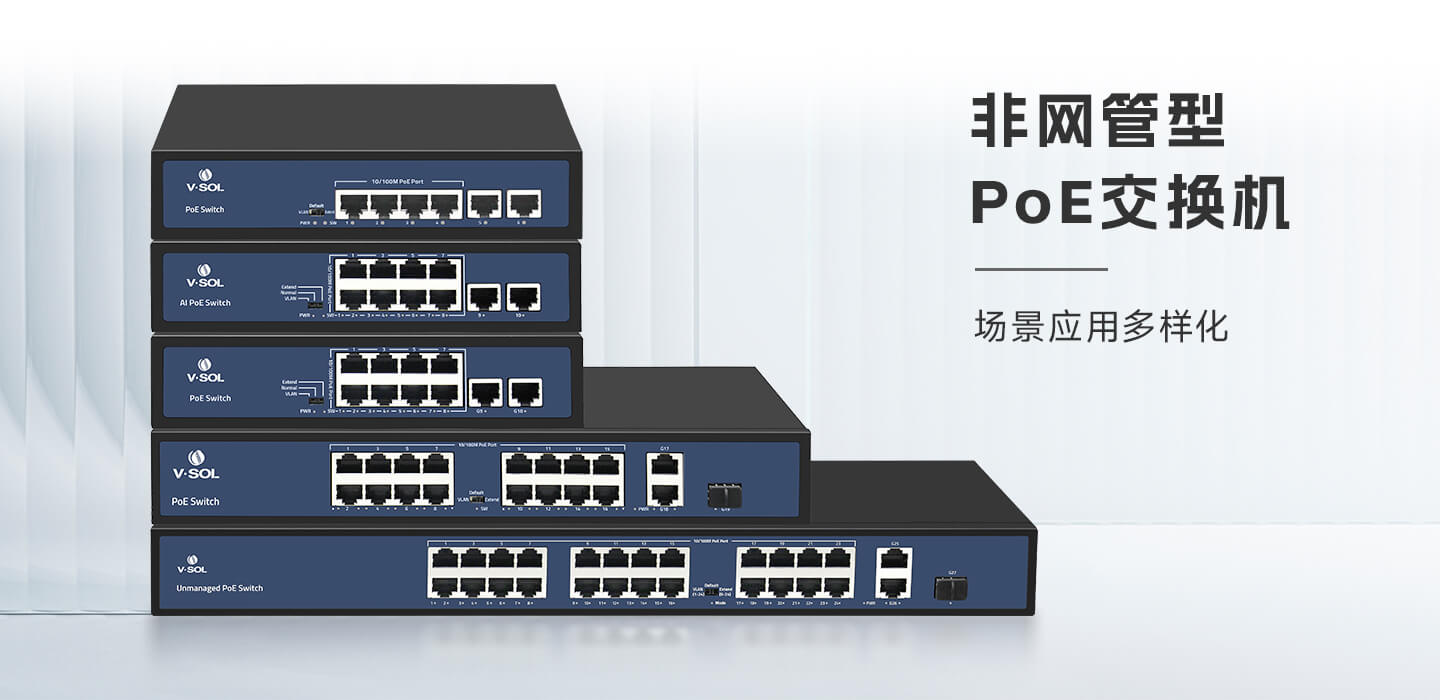

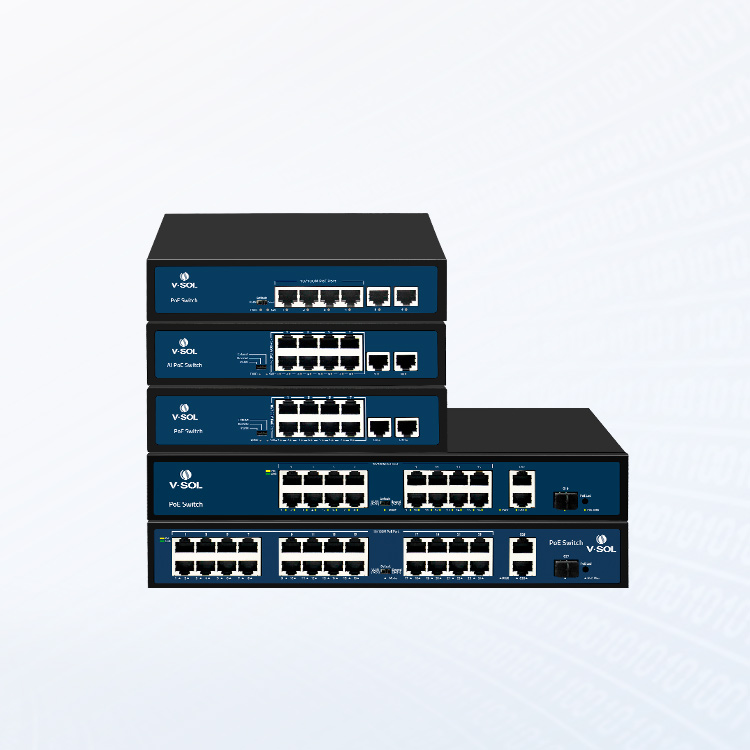

非网管型POE交换机（V10XX系列）

参数

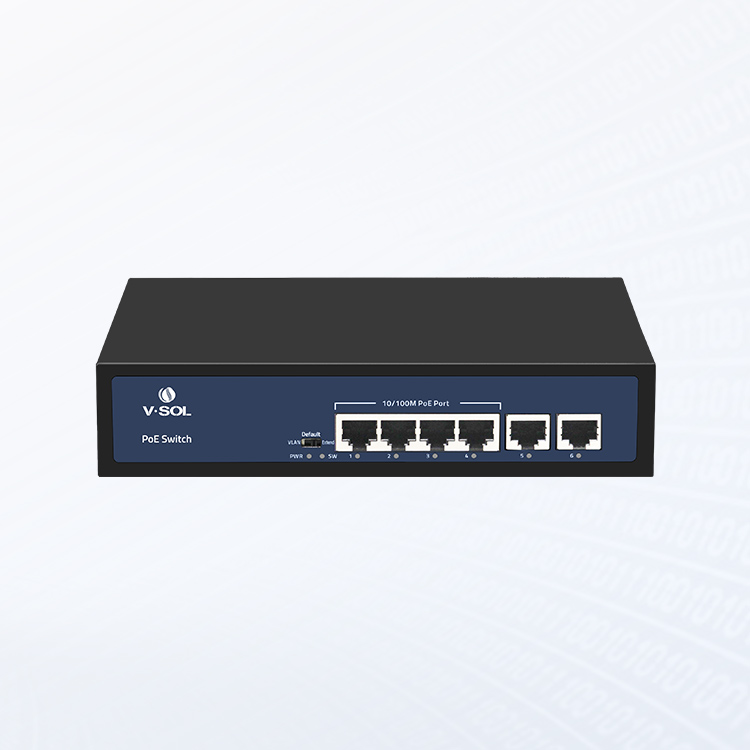

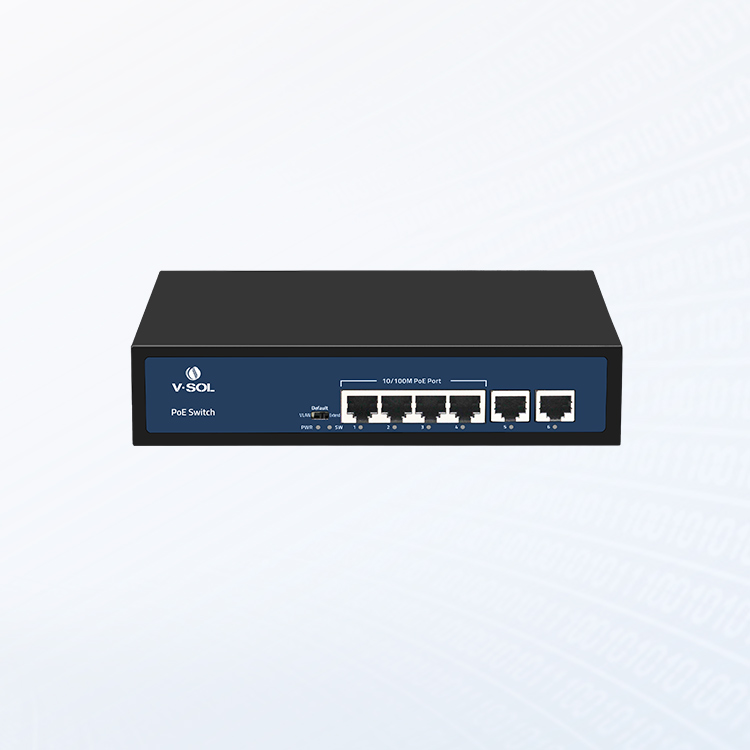

V1004-2F-P

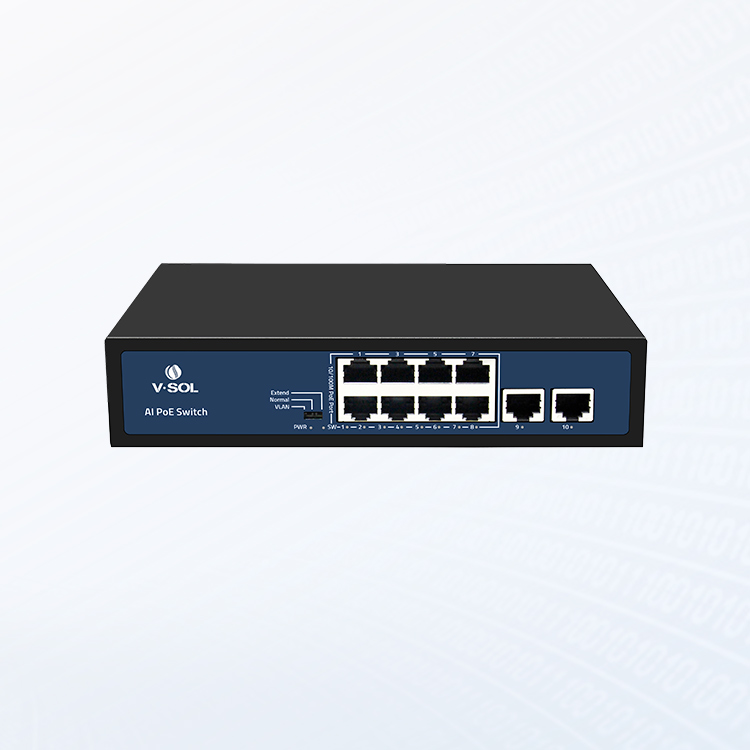

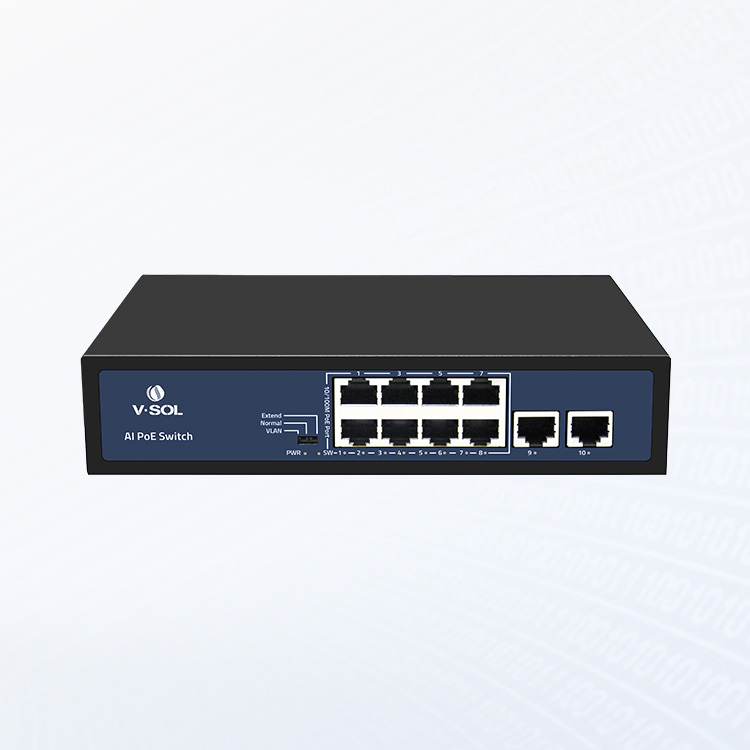

V1008-2F-P

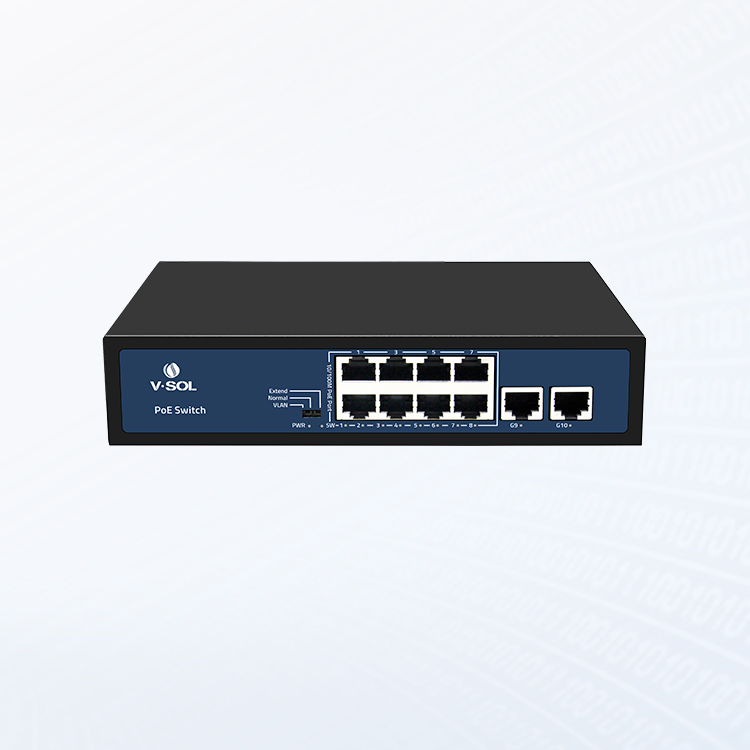

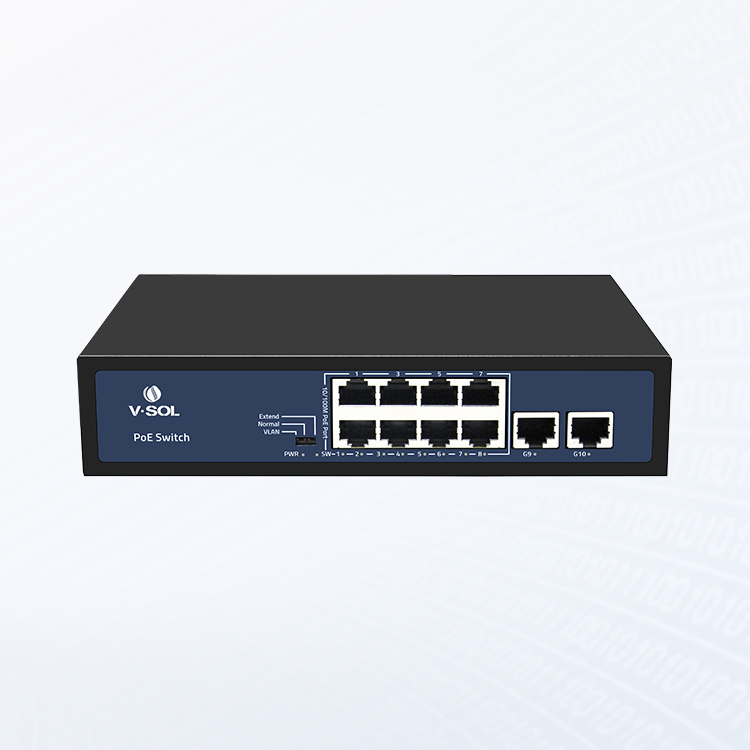

V1008-2G-P

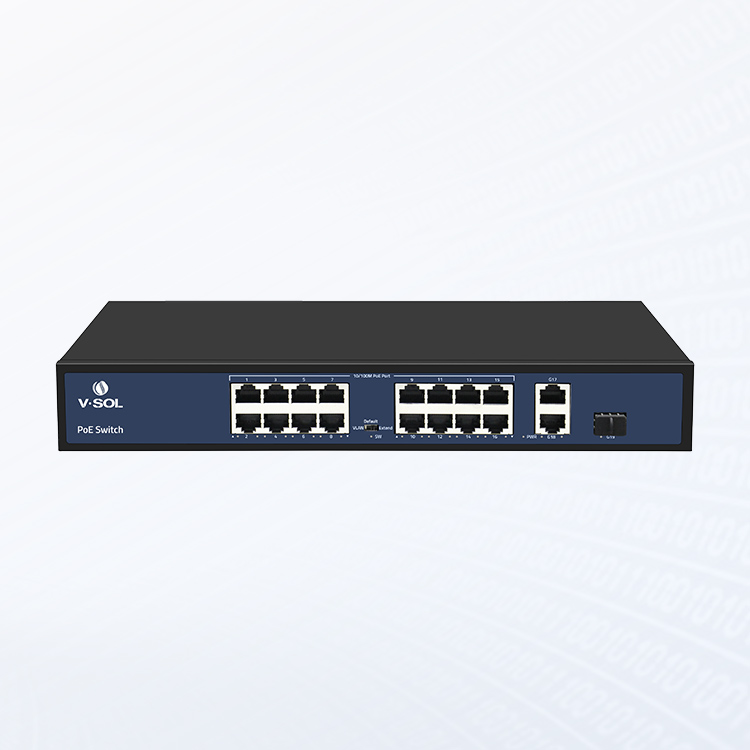

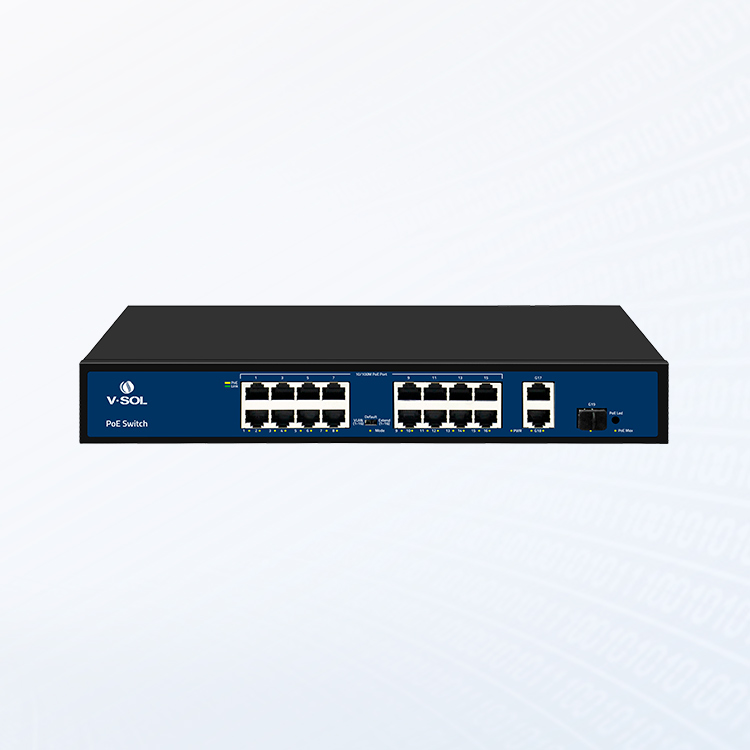

V1016-2G-S-P1

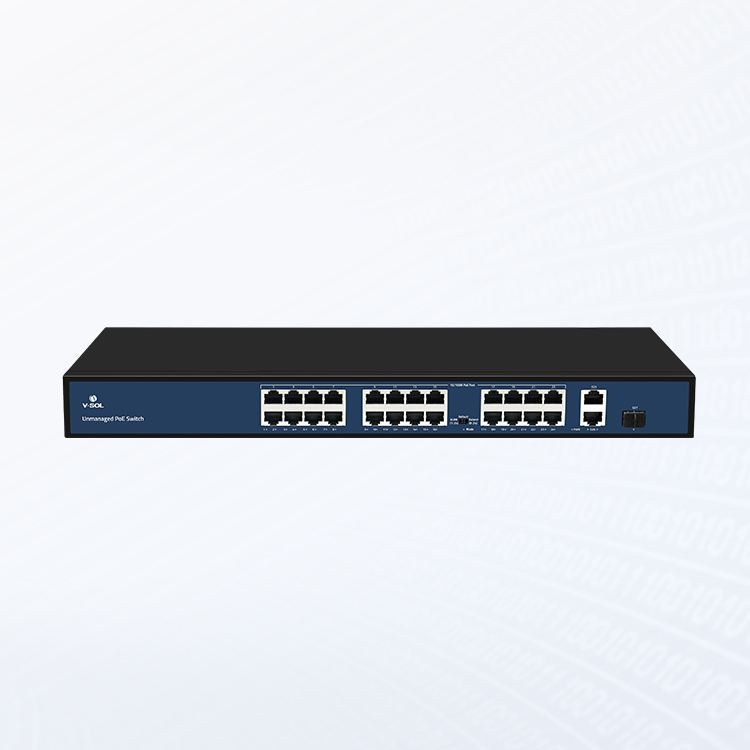

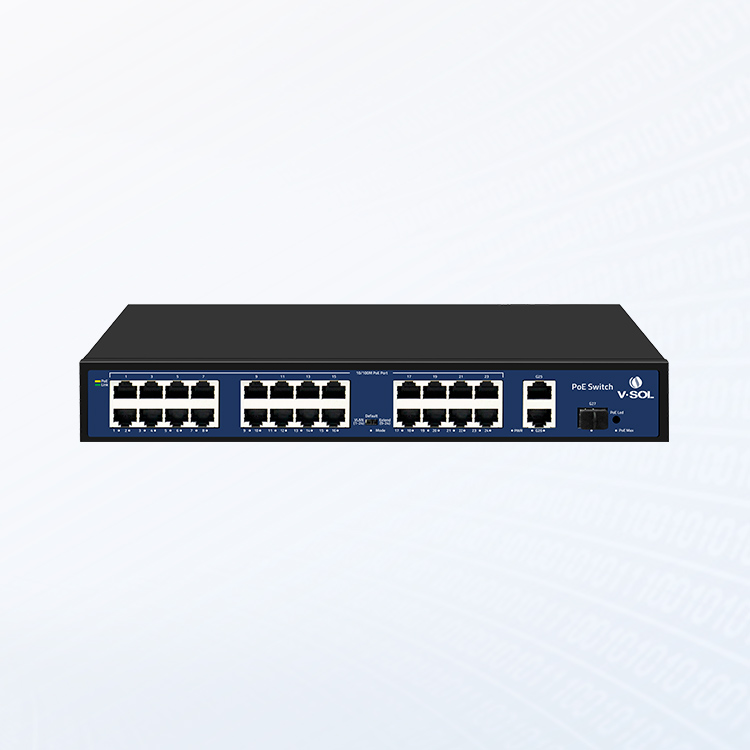

V1024-2G-S-P1

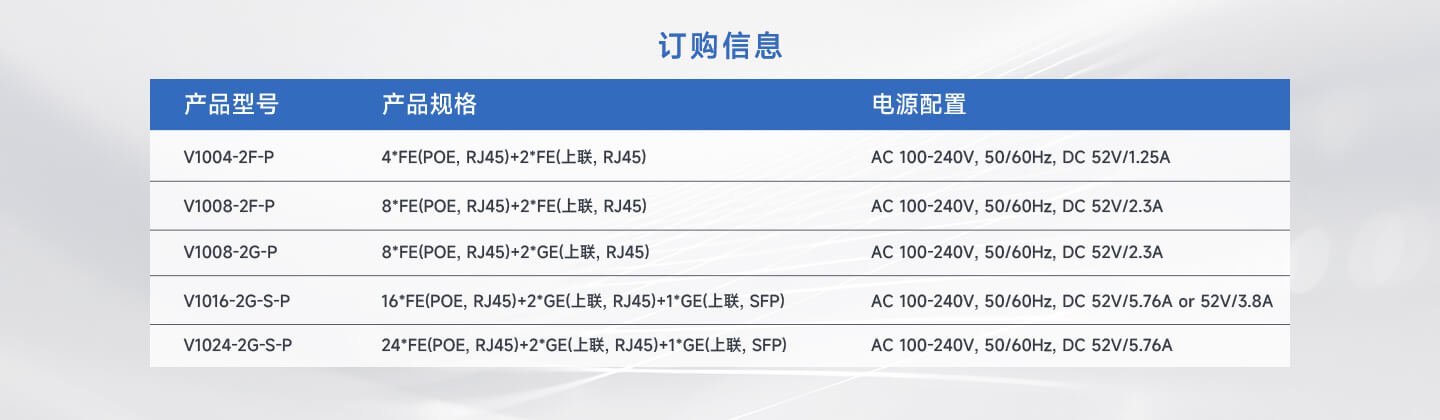

接口

4*FE(POE,RJ45)+

2*FE(上联,RJ45)

8*FE(POE,RJ45)+

2*FE(上联,RJ45)

8*FE(POE,RJ45)+

2*GE(上联,RJ45)

16*FE(POE,RJ45)+

2*GE(上联,RJ45)+

1*GE(上联,SFP)

24*FE(POE,RJ45)+

2*GE(上联,RJ45)+

1*GE(上联,SFP)

机壳

尺寸

(L*W*H)(毫米)

200*118*44

200*118*44

200*118*44

320*207*45

320*207*45

重量

(千克)(净重)

0.60

0.62

0.62

1.61

1.79

包装

尺寸

(L*W*H)(毫米)

245*190*60

245*190*60

245*190*60

370*290*85

370*290*85

重量

(千克)(毛重)

0.86

0.93

0.93

2.15

2.32

交换容量(Gbps)

1.2

2

5.6

9.2

10.8

吞吐量(Mpps)

0.8928

1.488

4.166

6.844

8.035

数据包缓冲区

448K

448K

448K

3M

3M

MAC地址表

1K

2K

2K

2K

2K

巨型帧

2Kbytes

2Kbytes

9Kbytes

9Kbytes

9.6Kbytes

传输模式

存储和转发

存储和转发

存储和转发

存储和转发

存储和转发

MTBF(Hours)

100,000

100,000

100,000

100,000

100,000

电源

电源适配器

输入电压

AC 100-240V,

50/60Hz

AC100-240V,

50/60Hz

AC100-240V,

50/60Hz

AC100-240V,

50/60Hz

AC100-240V,

50/60Hz

交换机

输入电压

DC 52V/1.25A

DC 52V/2.3A

DC 52V/2.3A

DC 52V/5.76A

DC 52V/5.76A

整机功耗(W)

65W

120W

120W

300W

300W

指示灯

PWR,SW,1-6绿灯(*)

PWR,SW,1-10绿灯

PWR,SW,1-10绿灯

PWR,SW,1-19绿灯

PWR,SW,1-27绿灯

PWR-电源指示灯(1)常亮：上电；(2)不亮：掉电。

SW-DIP状态指示灯(1)常亮：VLAN模式；(2)不亮：Default模式；(3)闪烁：Extend模式。

绿灯–网口数据链路指示灯(1)常亮：网线连上；(2)闪烁：网线有数据传输；(3)不亮：无网线连接。

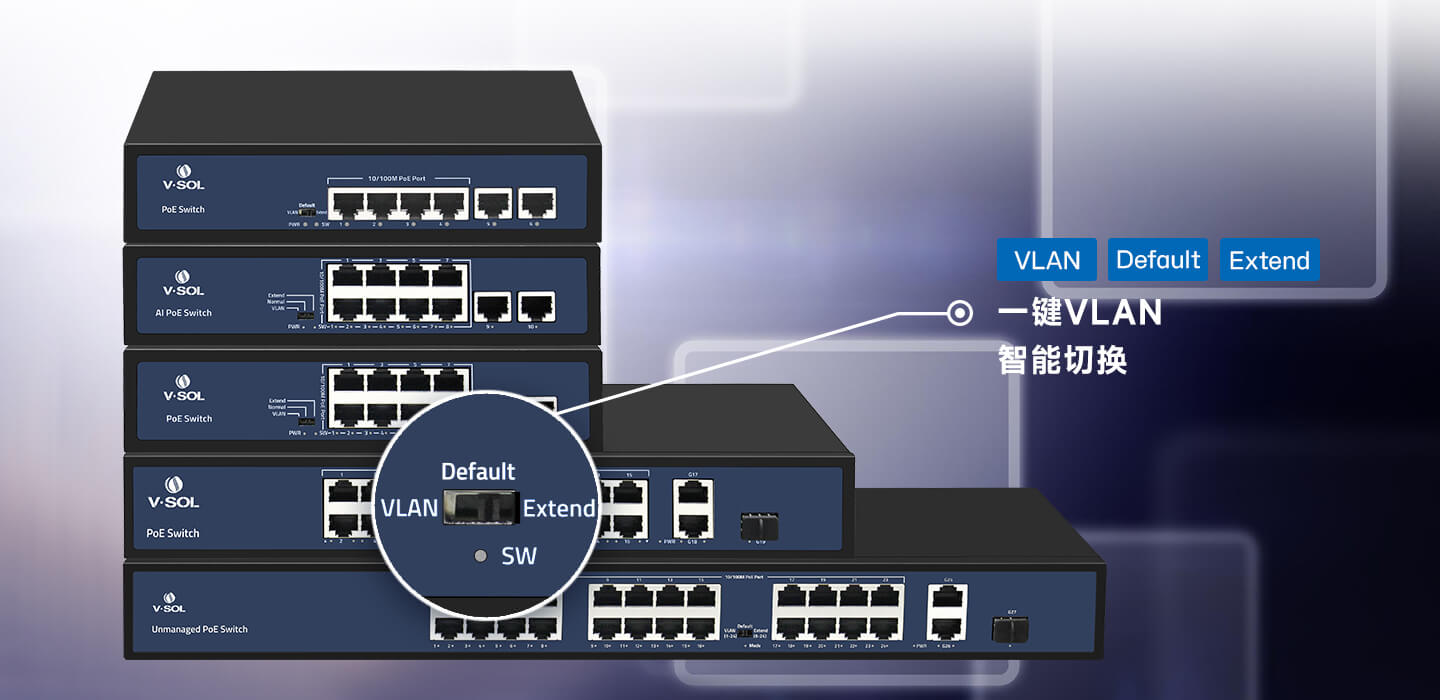

拨码开关

VLAN:端口隔离模式。交换机的PoE端口(1-4/1-8/1-16/1-24)不能相互通信，只能与上联口通信。

Default:默认模式。交换机的所有端口可以相互通信，传输距离在100米以内，速率为自适应10M/100M。

Extend:监控模式。交换机的PoE端口(1-4/1-8/1-16/9-24)的数据传输距离可扩至250米，速率变为10M。

网络协议

IEEE802.3(10Base-T),IEEE802.3u(100Base-TX),IEEE802.3ab(1000Base-TX),

IEEE802.3z(1000Base-FX),IEEE802.3x(流控制)

POE协议

IEEE802.3af(15.4W),IEEE802.3at(30W)

传输介质

标准

双绞线

10Base-T: Cat3,4,5 or above UTP(≤100m); 100Base-TX: Cat5 or above UTP(≤100m);

1000Base-TX: Cat5 or above UTP(≤100m)

光纤

多模光纤:50/125,62.5/125,100/140um;

单模光纤:8/125,8.7/125,9/125,10/125um

工作环境

工作温度

-10~50℃

工作湿度

10%~90%，非凝结

存储温度

-40~70℃

存储湿度

5%~90%，非凝结
