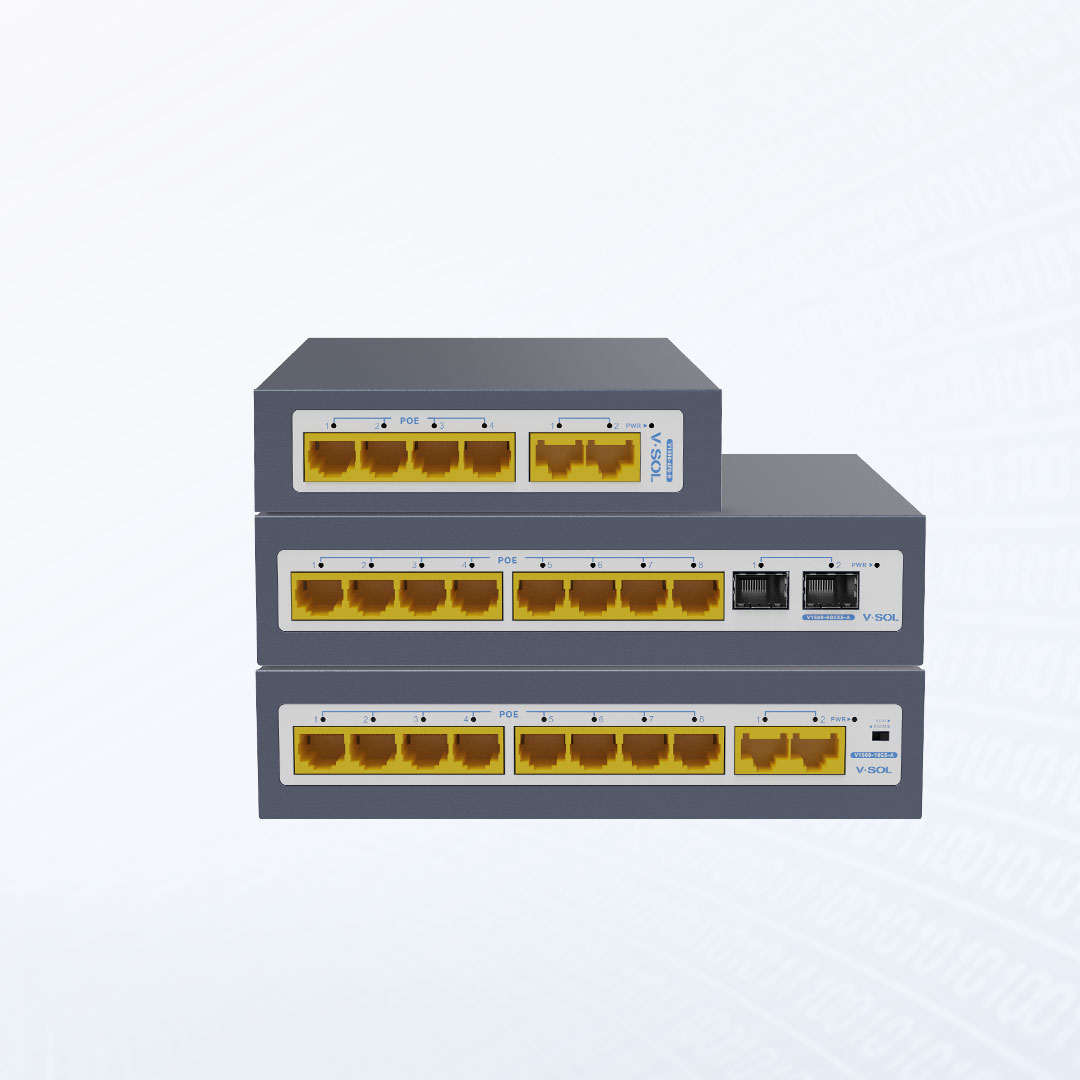

非网管型PoE交换机（V1500 PoE 系列）

项目

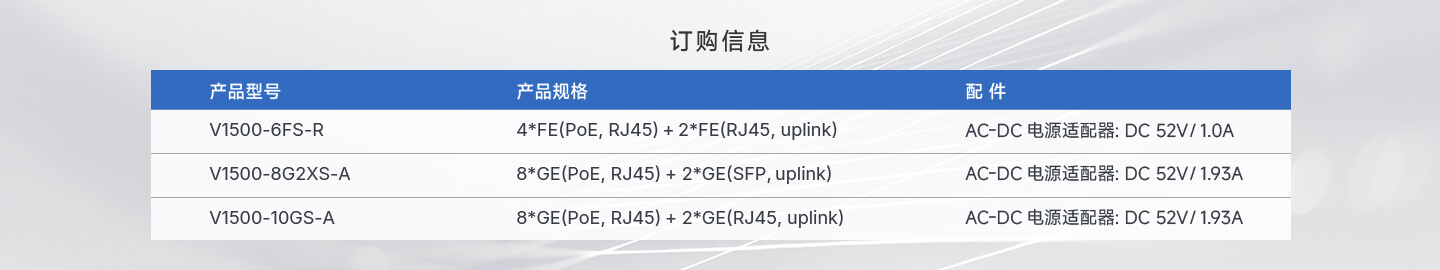

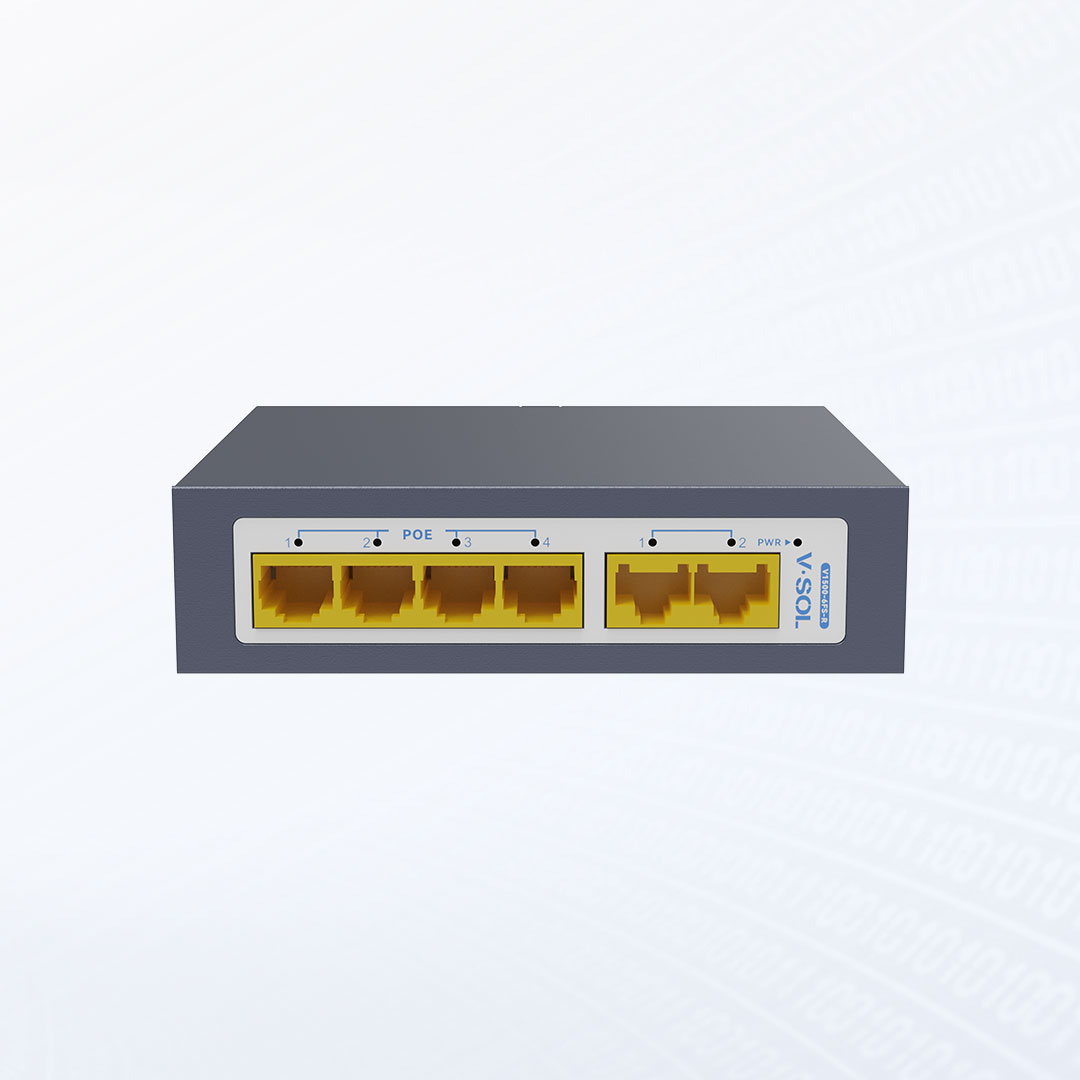

V1500-6FS-R

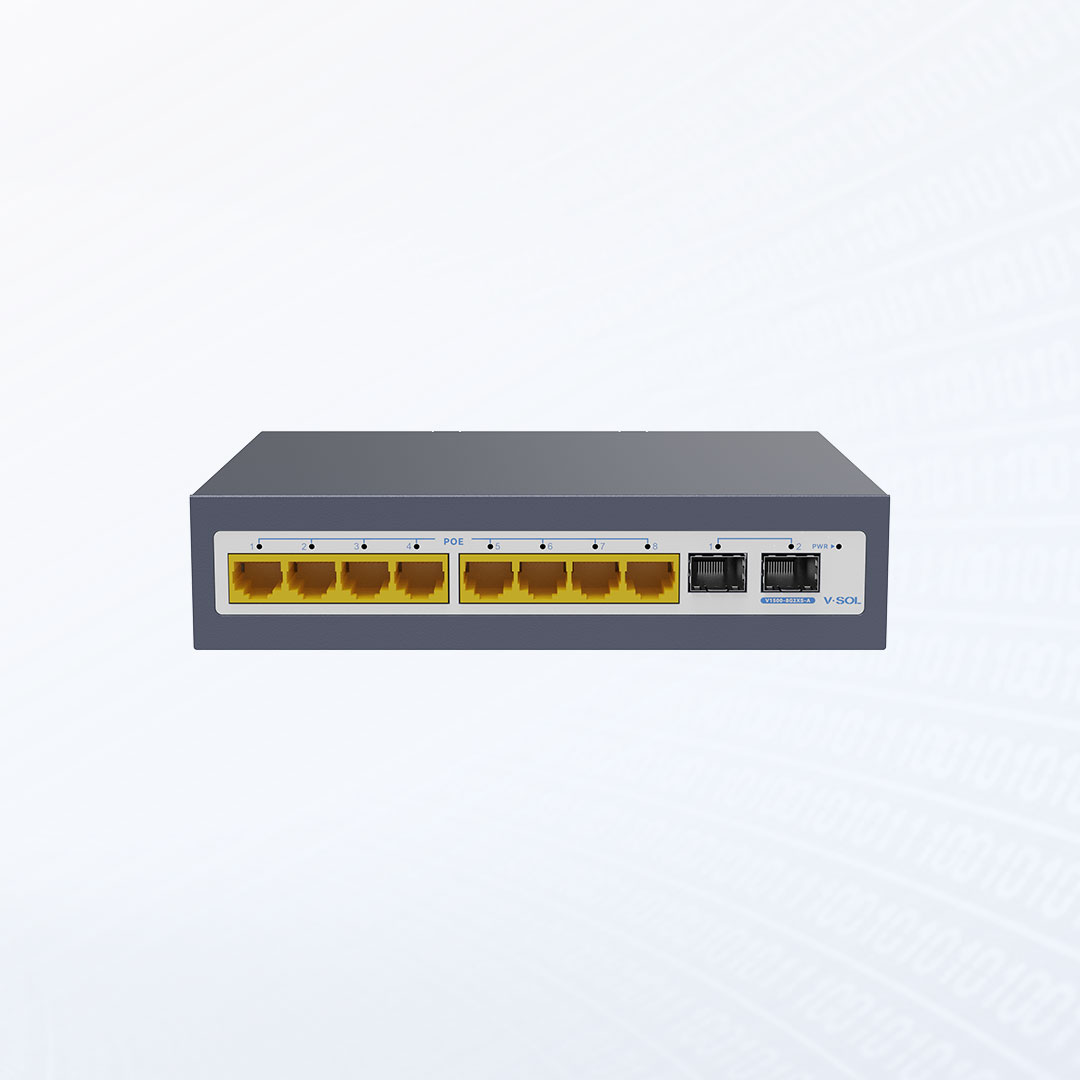

V1500-8G2XS-A

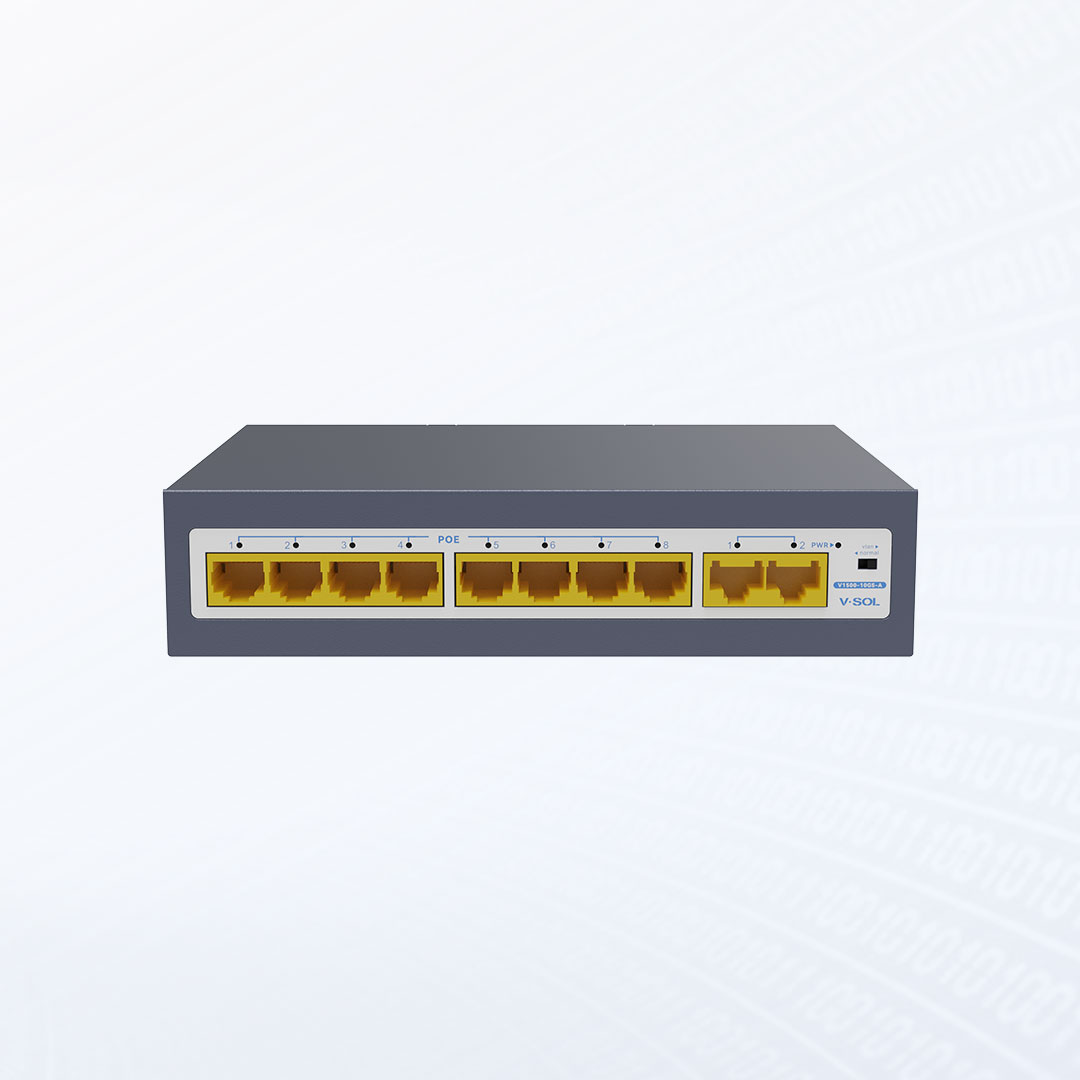

V1500-10GS-A

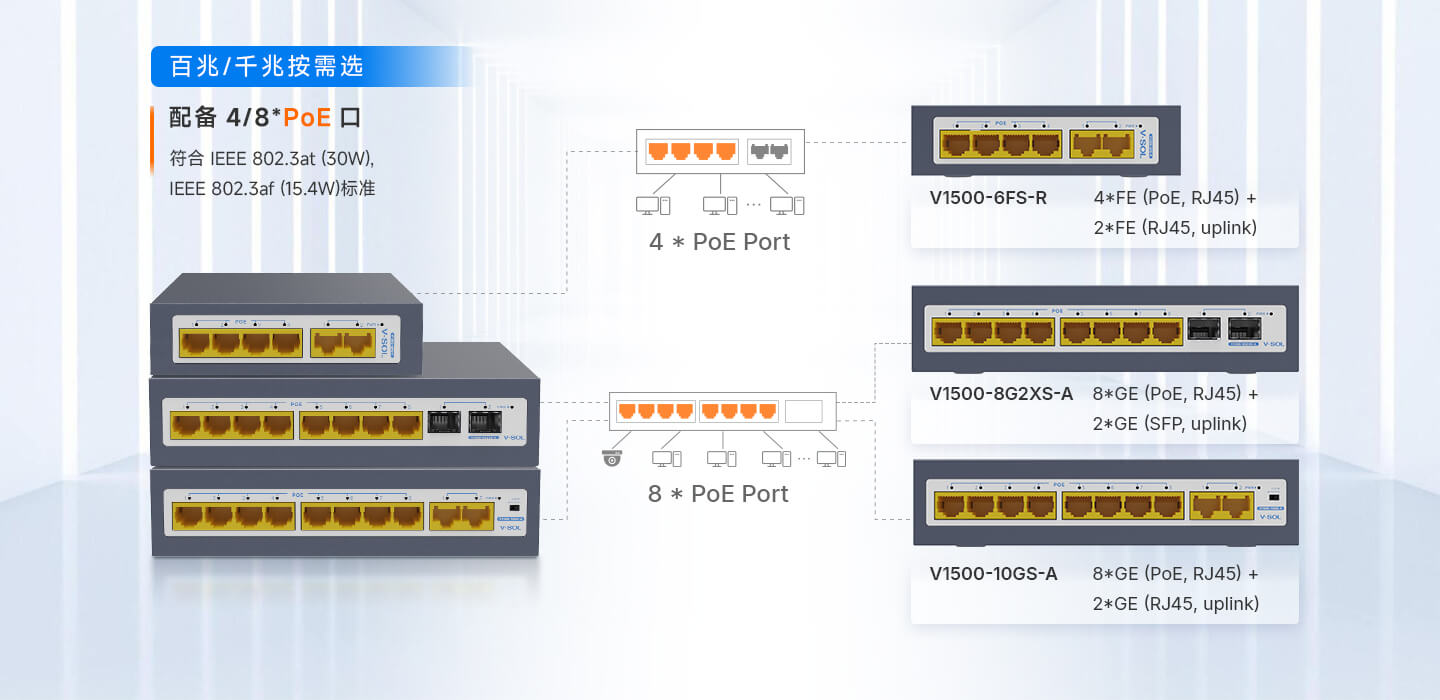

接口

4*FE (PoE, RJ45) +
2*FE (RJ45, Uplink)

8*GE (PoE, RJ45) +
2*GE (SFP, Uplink)

8*GE (PoE, RJ45) +
2*GE (RJ45, Uplink)

机壳

尺寸(L*W*H)

130*120*34mm

186*155*44mm

重量 (净重)

0.45 Kg

1.03 Kg

1.01 Kg

包装

尺寸(L*W*H)

190*165*55 mm

238*214*62 mm

重量 (毛重)

0.57 Kg

1.18 Kg

1.17 Kg

交换容量(Gbps)

1.2

20

吞吐量(Mpps)

0.8928

14.88

MAC地址容量

2K

8K

2K

传输模式

存储转发

电源

电源适配器输入电压

100-240V

交换机输入电压

52V/1A

52V/1.93A

功耗

52W

100W

拨码开关

/

/

VLAN: 端口隔离模式。交换机的PoE端口(1-8)不能相互通信，只能与上联口通信。

NORMAL：普通模式。交换机的PoE端口(1-8)可以相互通信，也能与上联口通信。

指示灯

描述

PWR, Link

规则

PWR-电源指示灯：

(1)常亮：上电；

(2)不亮：掉电；

网口指示灯：

(1)常亮：网线连上；

(2)闪烁：网线有数据传输；

(3)不亮：无网线连接。

PWR-电源指示灯：

(1)常亮：上电；(2)不亮：掉电；

LAN1-LAN8指示灯：

(1)常亮：网线连上； (2)闪烁：网线有数据传输；(3)不亮：无网线连接；
Uplink1-Uplink2 指示灯：
(1)常亮：设备连上； (2)闪烁：设备有数据传输；(3)不亮：无设备连接。

网络协议

IEEE 802.3(10Base-T)

IEEE 802.3u(100Base-TX)

IEEE 802.3x(流控制)

IEEE 802.1p

IEEE 802.3(10Base-T)

IEEE 802.3u(100Base-TX)
IEEE 802.3ab(1000Base-TX)
IEEE 802.3z(1000Base-FX)

IEEE 802.3x(流控制)

IEEE 802.1p

PoE协议

IEEE 802.3af (15.4W); IEEE 802.3at (30W)

传输介质

10Base-T: Cat3, 4, 5类或以上UTP（≤100m）;

100Base-TX: Cat5类或以上UTP(≤100m);

10Base-T: Cat3, 4, 5类或以上UTP（≤100m）;

100Base-TX: Cat5类或以上UTP(≤100m);
1000Base-TX: Cat5类或以上UTP(≤100m);
多模光纤：50/125, 62.5/125, 100/140um
单模光纤：8/125, 8.7/125, 9/125, 10/125um

10Base-T: Cat3, 4, 5类或以上UTP（≤100m）;

100Base-TX: Cat5类或以上UTP(≤100m);
1000Base-TX: Cat5类或以上UTP(≤100m)

工作环境

工作温度

-30℃ ~ 60℃

工作湿度

5% ~ 95% (非冷凝)

储存温度

-40℃ ~ 85℃

储存湿度

5% ~ 95% (非冷凝)
