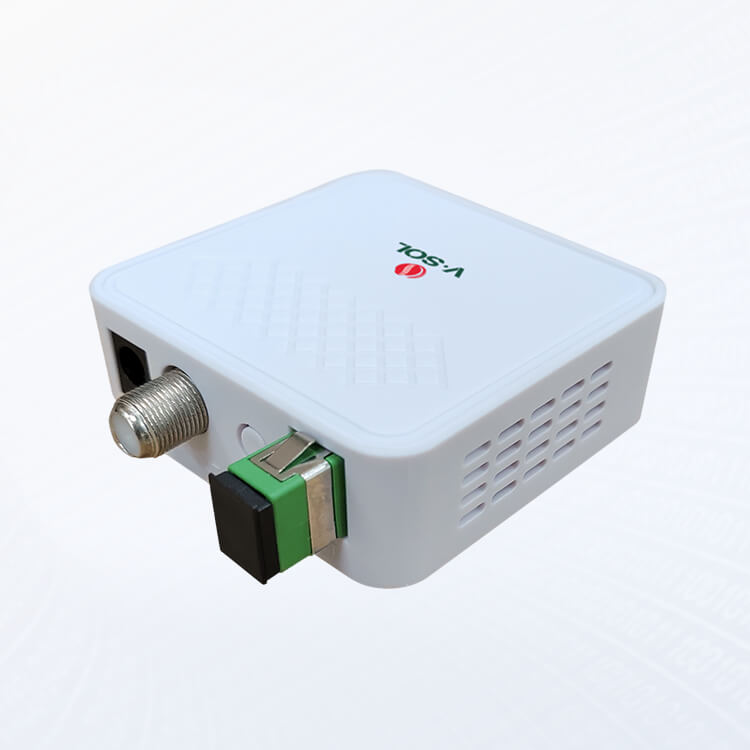

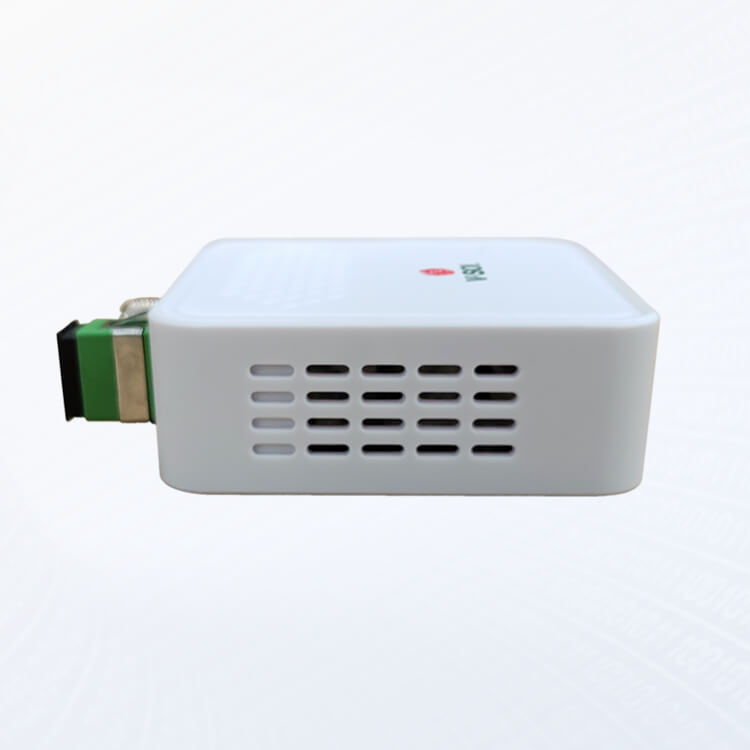

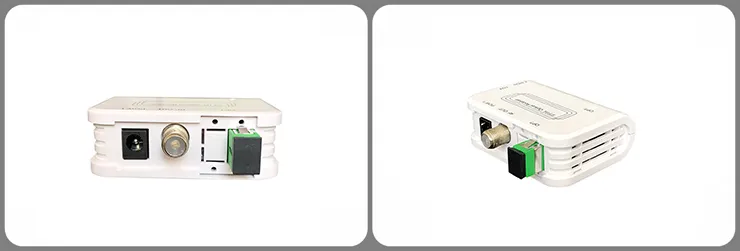

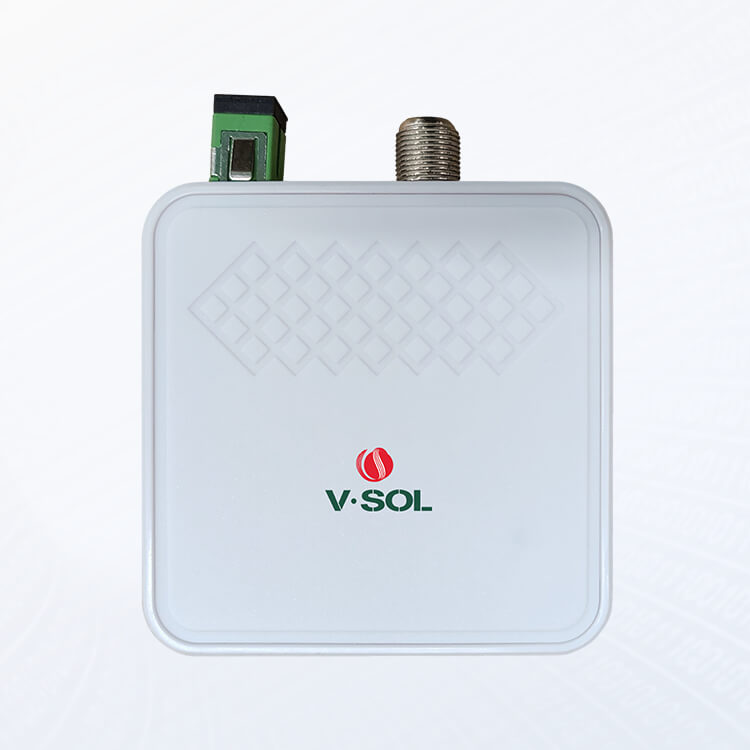

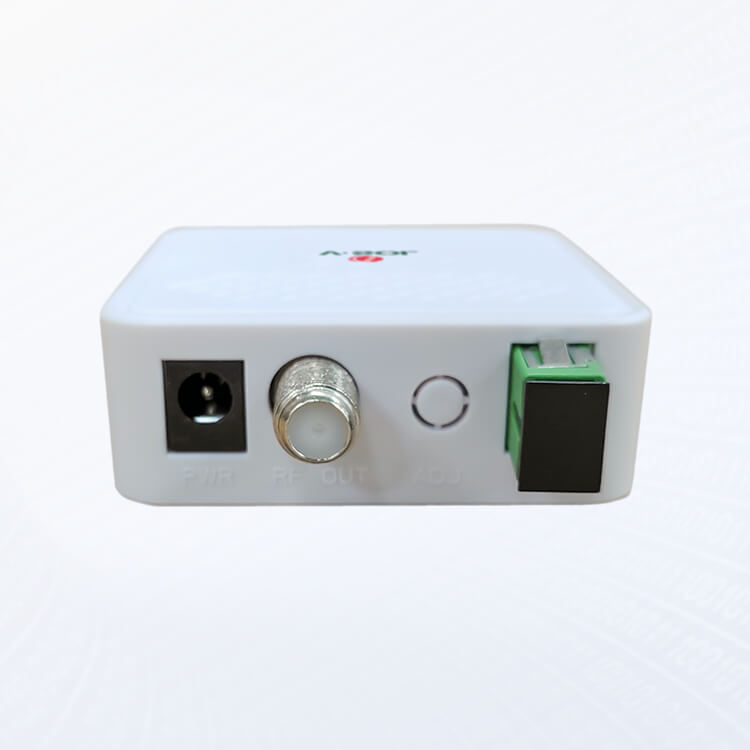

V8601H-1 是室内小型低光接收机,特为FTTH网络应用设计，外形小巧美观，可用于桌面或挂墙安装，高性能，低接收光功率和低成本，单口双口输出可选，选配灵活，为运营商提供FTTH宽带有线电视网络系统解决方案，可用于不同的网络结构。
V8601H-1光接收机接收光功率范围为-20dBm~-1dBm，光AGC范围为-12~-2dBm,光AGC控制点可调，任意10dB内可订。单口独立输出RF电平72dBuV@-15接收，MER大于32dB。
■ 输入光波长：1100～1600nm
■ 带宽可达1 Ghz
■ 低的光功率接收范围:-20~-0dBm
■ 输出电平可达72dBuV （-15dBm光输入时）
■ 2路射频输出可选
■ 低功耗<1.0W
■ 采用进口低噪声、高性能、高可靠砷化镓芯片
■ 高性能：MER≥32dB(-15~-5输入光功率)
■ 可选带AGC，AGC范围（-12~-2dBm内的任意10dB内）可由用户选订
| Description |
value |
Unit |
Conditions / Notes |
| Wavelength |
1100～1600 |
nm |
|
| Optical Power Input Range |
-20～-1 |
dBm |
Recommend -18 to -1 |
| Optical Input Return Loss |
≥45 |
dB |
|
| Bandwidth |
47～1003 |
MHz |
|
| Flatness |
±0.75 |
dB |
47～1000MHz，At 25 ℃ |
| Slope |
0~1.0 |
dB |
47～1000MHz，At 25 ℃ |
| Temperature Stability |
±1.0 |
dB |
In the operating tem range (-25 ~ +65 ℃) |
| Output Level |
78 |
dBuV |
-15dBm input optical power, per channel modulation 4.0%, in the 860MHz point test, at 25 ℃ |
| Impedance |
75 |
Ohm |
|
| Return Loss（47～1000MHz） |
≥14 |
dB |
At 25 ℃ |
| MER |
≥34 |
dB |
-15~-4dBm input optical power |
| Power |
< 0.8 |
W |
|
| Operating Temperature |
-25～65 |
℃ |
|
| Storage Temperature |
-40～70 |
℃ |
|
| Storage Humidity |
≤95 |
％ |
Non- condensation |
| Optical Connector Type |
SC/APC |
|
FC/ST Optional |
| Power interface |
DC5V/0.5A |
|
External adapter |
| RF Output Connector |
F connector |
|
2 out optional |
| Dimension |
74×64×27 |
mm |
|
| Net weight |
0.102 |
kg |
|
| Gross weight |
0.116 |
kg |
|
