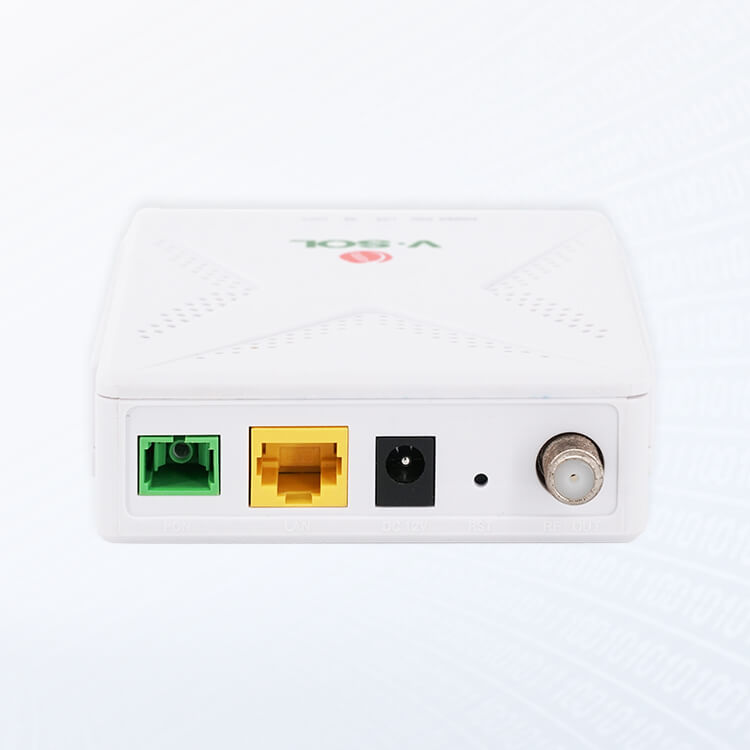

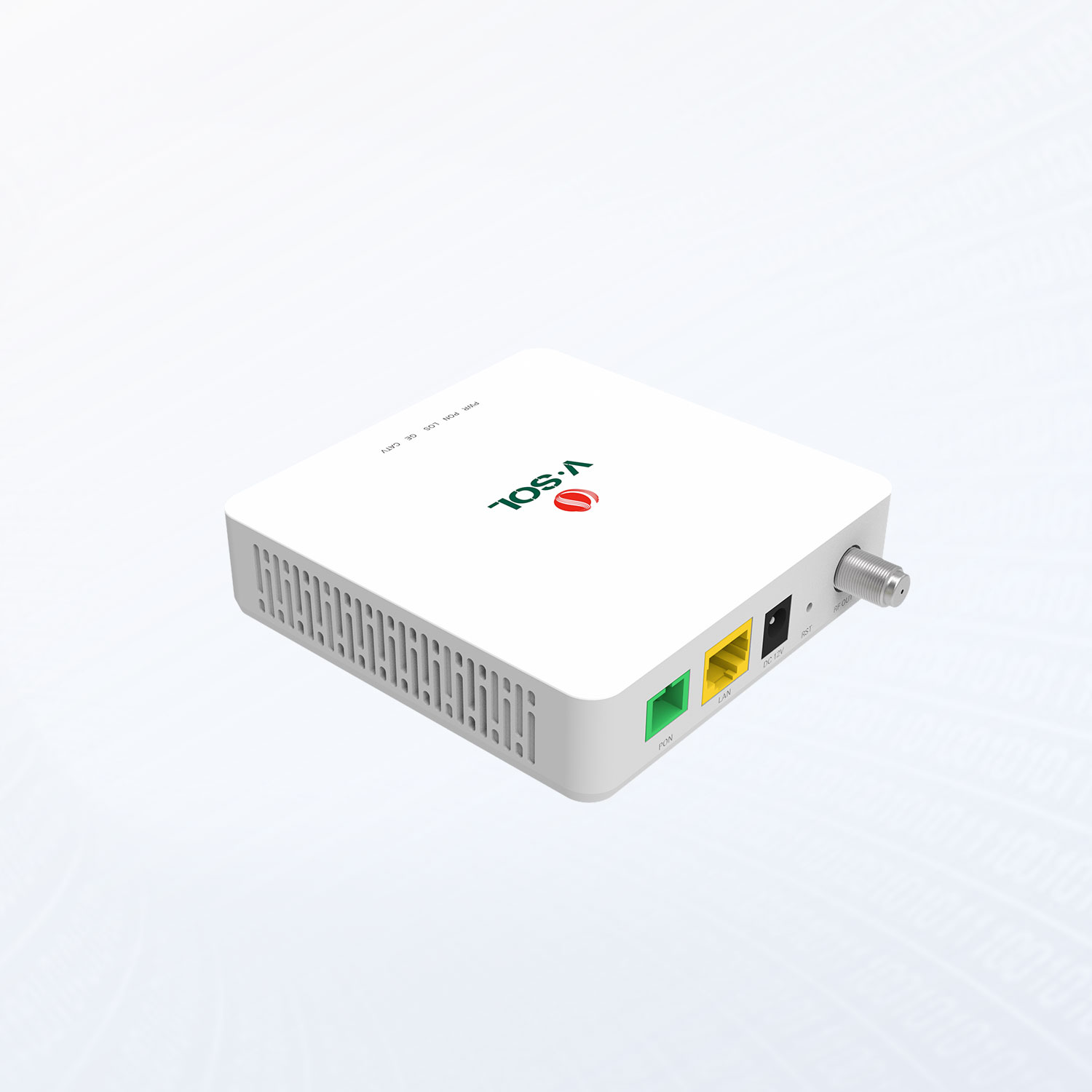

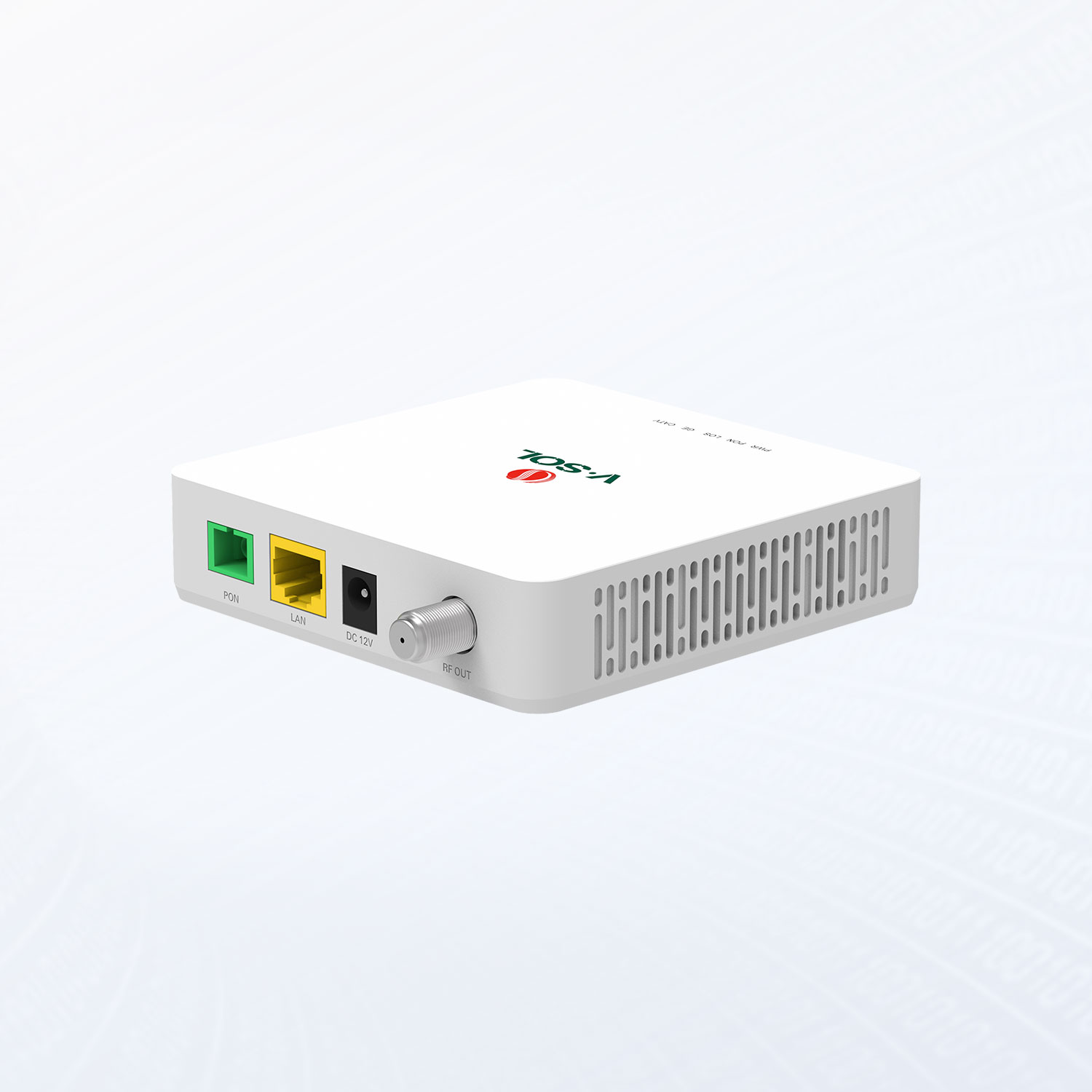

CATV千兆网口广电光猫

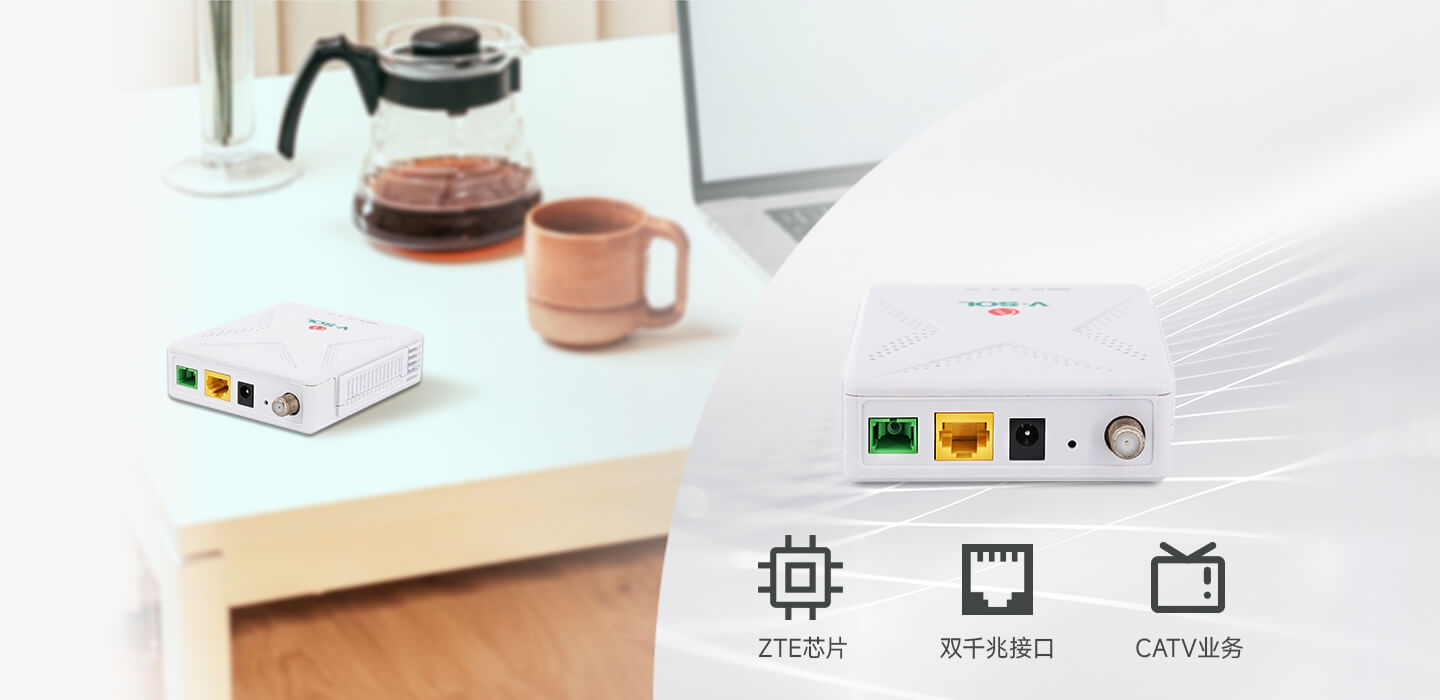

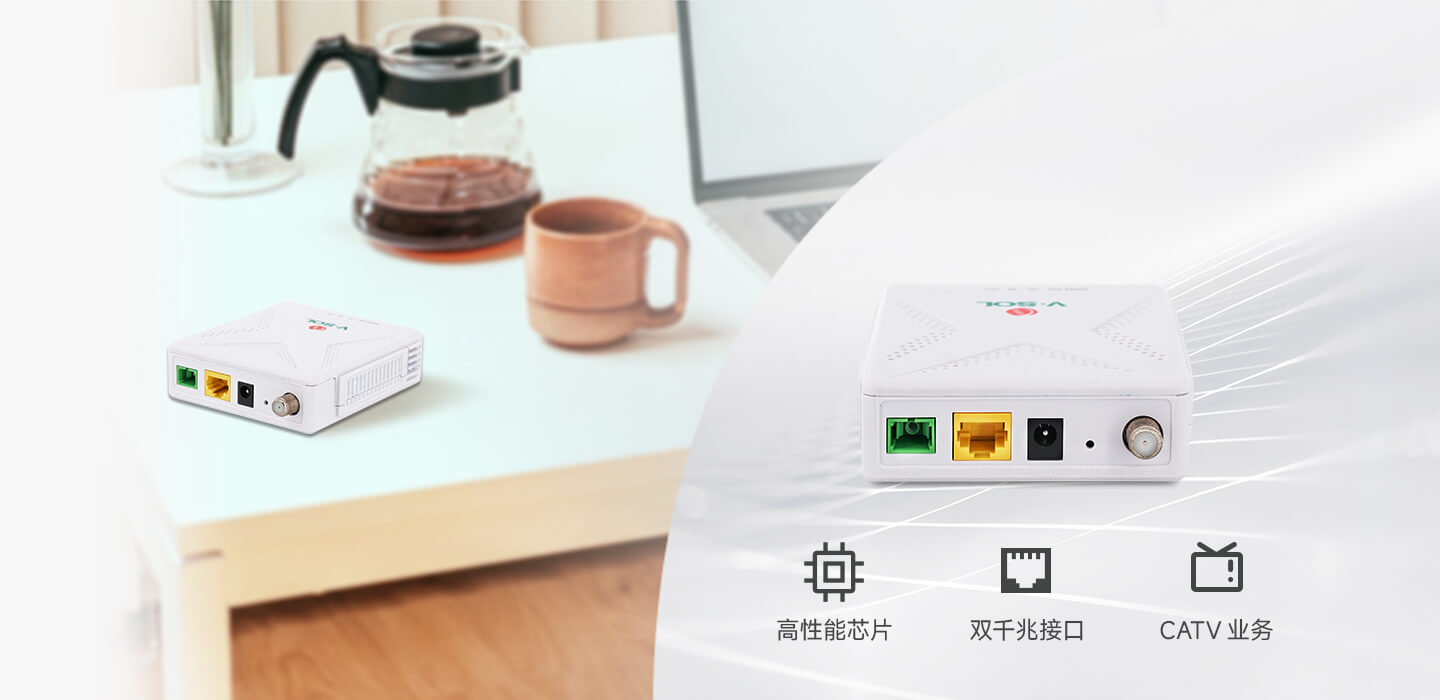

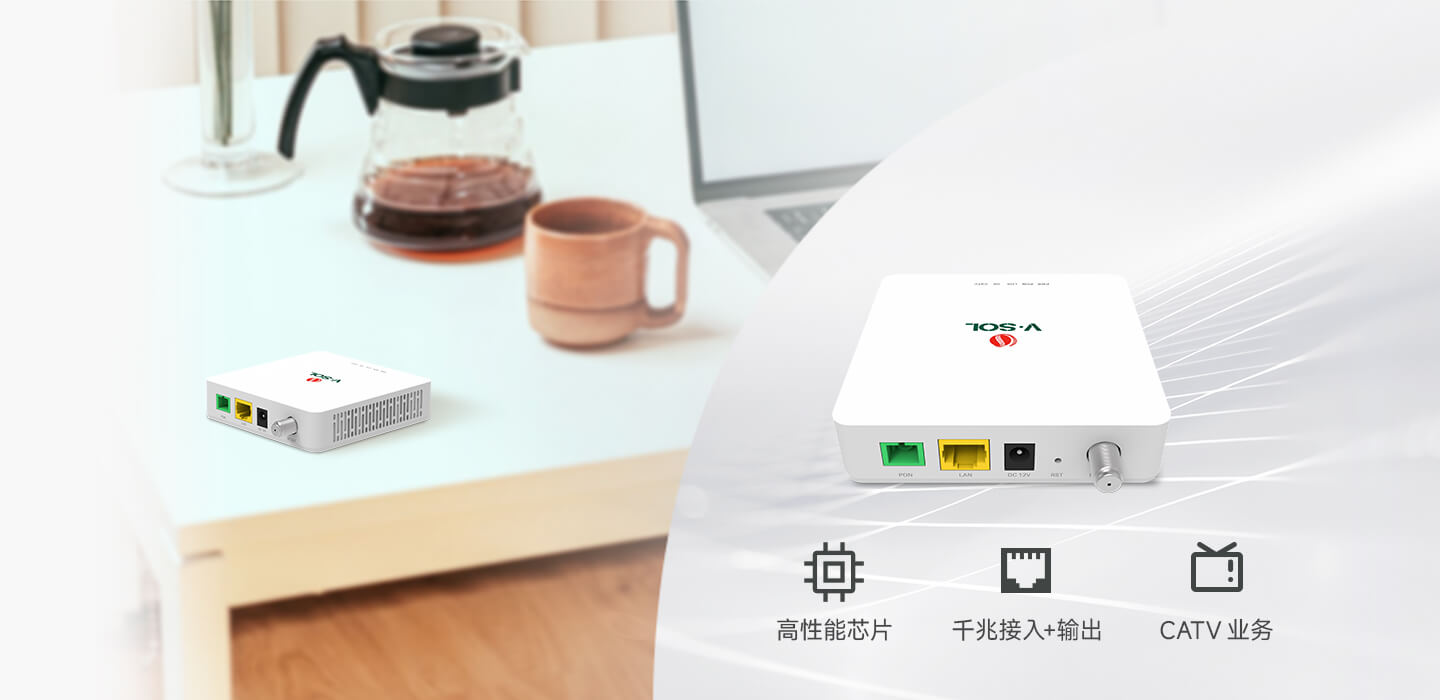

ZTE芯片 | 光纤网口双千兆 | CATV业务
支持HGU/SFU双特性，上网更灵活
支持桥接、路由两种模式
灵活选择，满足不同客户需要
外观小巧美观，方便部署
|
○ 硬件参数 |
||
|
尺寸 |
100mm×92mm×30mm(长×宽×高) |
|
|
湿重 |
130g |
|
|
操作条件 |
工作温度: -10 ~ +55°C 工作湿度: 5 ~ 95%(非凝结) |
|
|
储存条件 |
储存温度: -40 ~ +70°C 储存湿度: 5 ~ 95% (非凝结) |
|
|
电源适配器 |
DC 12V，0.5A，外置AC-DC电源适配器 |
|
|
电源功率 |
≤4.2W |
|
|

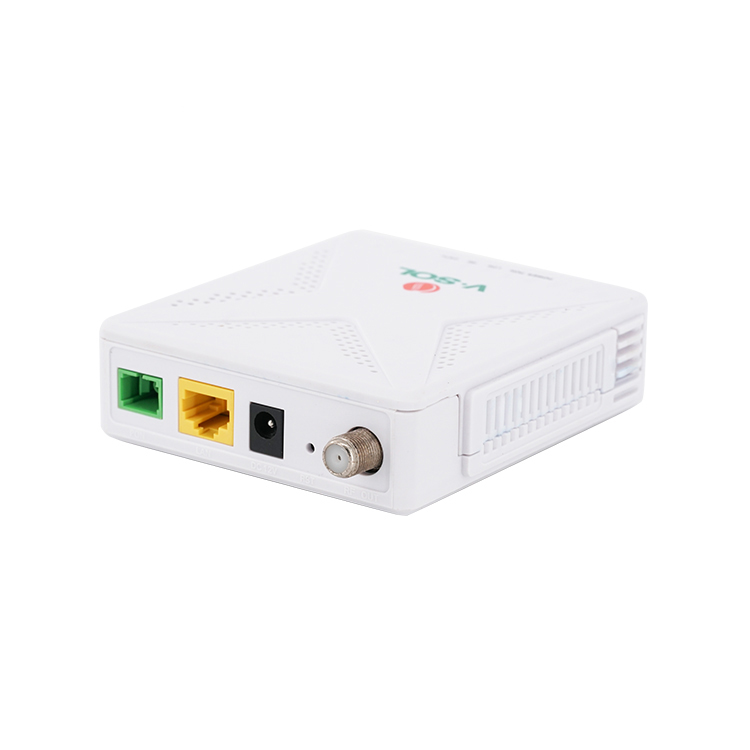

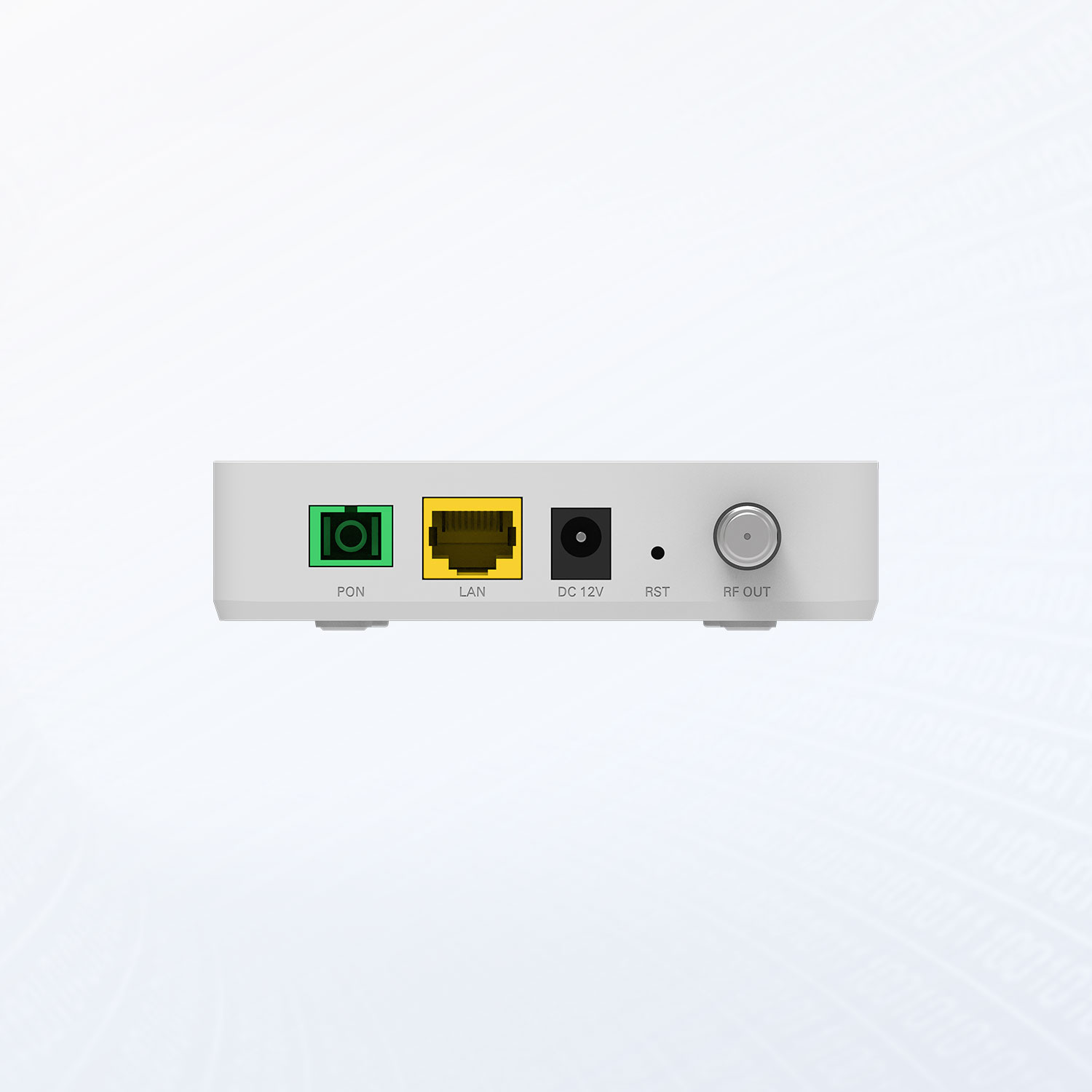

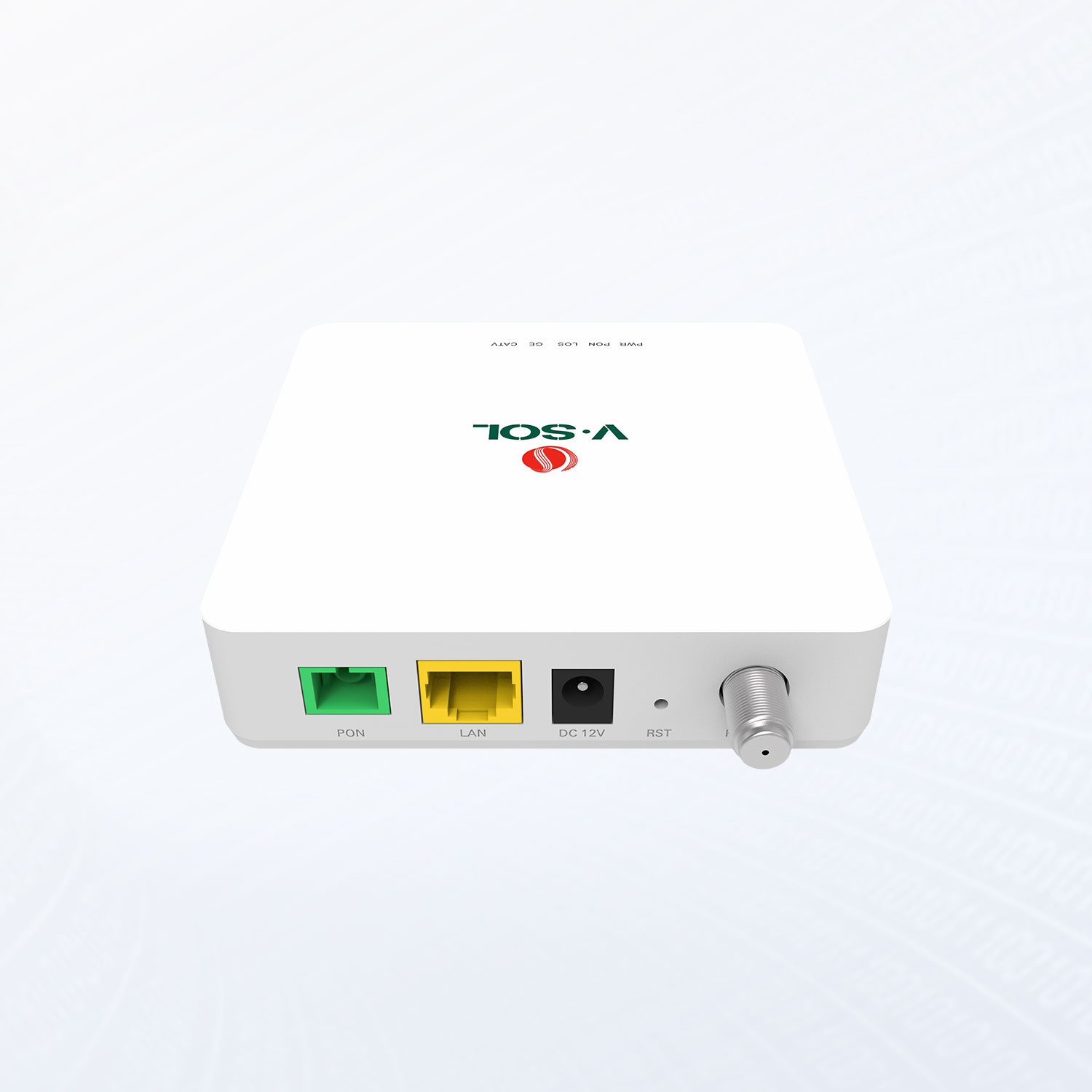

接口 |
1GE+CATV |
|
|

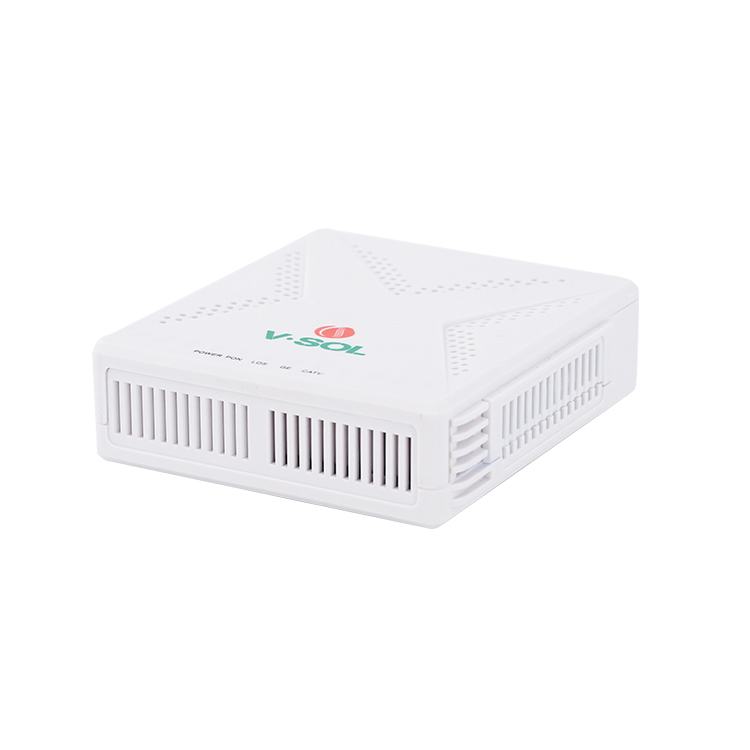

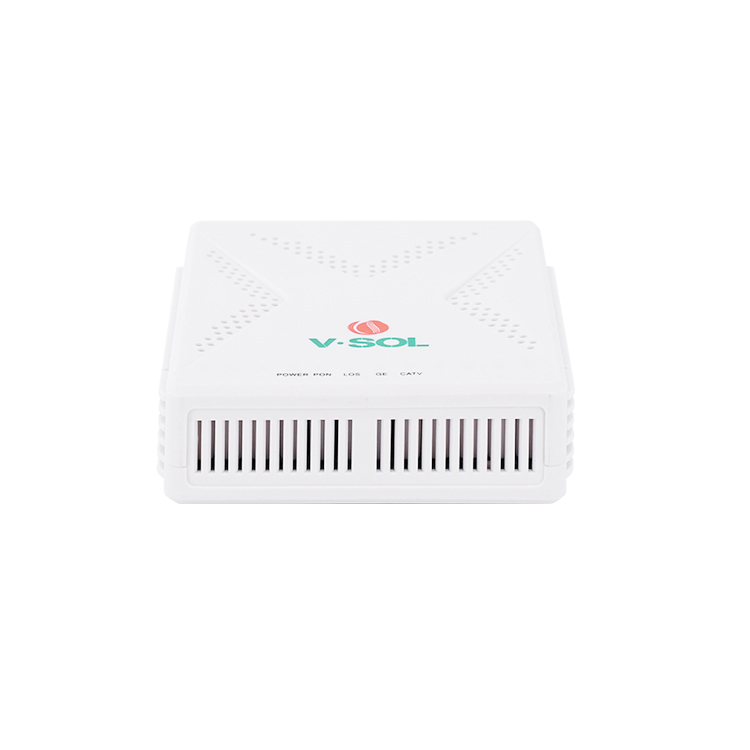

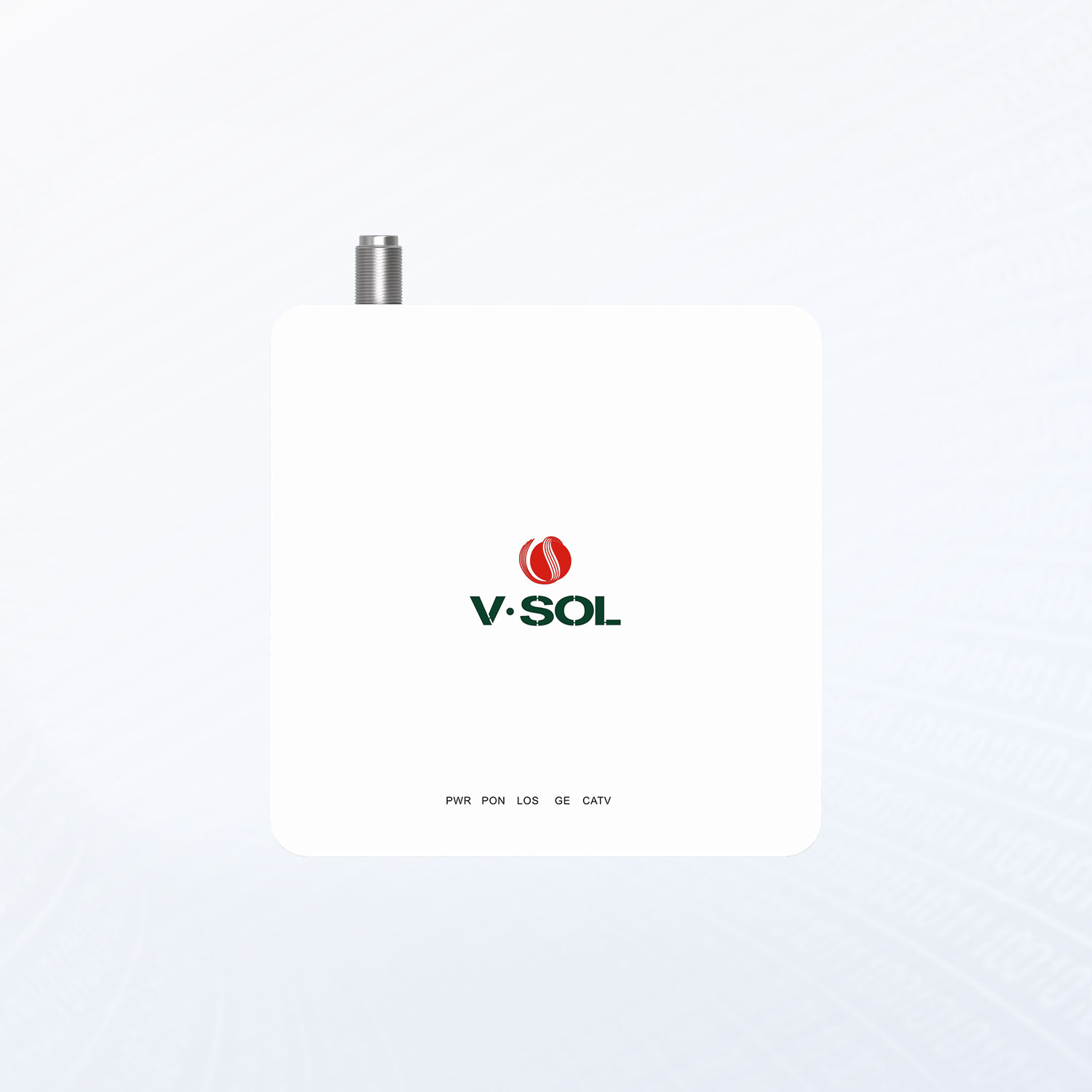

指示灯 |
POWER, LOS, PON, LAN, CATV |
|
|
|
|
|
|
○ 接口参数 |
||
|
PON接口 |

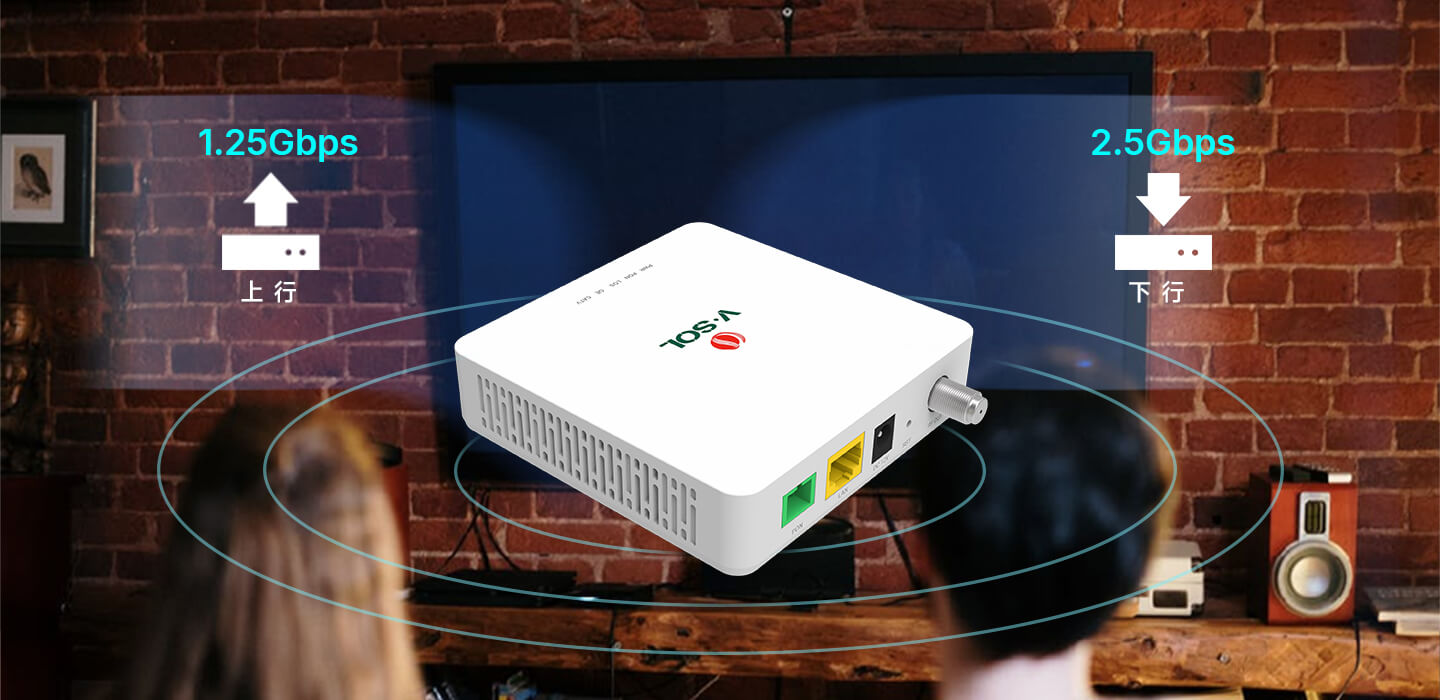

l 1 XPON口(EPON PX20+ 和GPON Class B+) l SC单模，SC/UPC连接器 l TX光功率：0～+4dBm l RX灵敏度：-27dBm l 过载光功率：-3dBm（EPON）或 -8dBm（GPON） l 传输距离：20KM l 波长：TX1310nm，RX1490nm |
|
|
LAN接口 |
1*GE自动协商RJ45接口 |
|
|
CATV接口 |

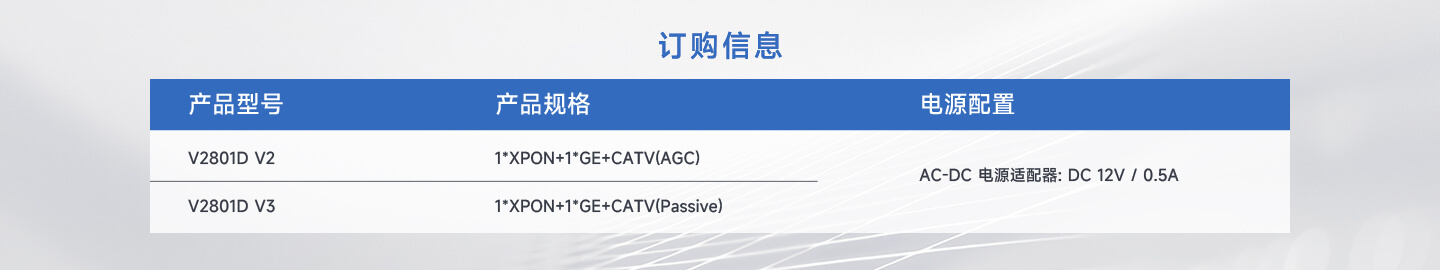

V2801D V2: l RF光功率 : +2～-18dBm l 光接收波长: 1550±10nm l RF频率范围: 47～1000MHz l RF输出阻抗: 75Ω l RF 输出电平: ≥ 70dBuV(0～-15dBm) l AGC范围: 0～-15dBm l MER: ≥32dB(-14dBm光纤输入) |
V2801D V3: l RF光功率 : 0～-3dBm l 光接收波长: 1550±10nm l RF频率范围: 47～1000MHz l RF输出阻抗: 75Ω l RF 输出电平:≥ 60dBuV（0~-3dBm) l AGC范围:不支持 l MER: ≥32dB(0~-3dBm光纤输入) |
|
○ 功能数据 |
|
|
PON模式 |
XPON双模 |
|
上行模式 |
桥接和路由模式 兼容主流OLT |
|
CATV |
支持CATV远程管理 |
|
标准 |
l 支持CTC OAM 2.1和3.0 l 支持ITUT984.x OMCI |
|
二层协议 |
l 802.1D和802.1ad桥接 l 802.1p CoS l 802.1Q VLAN |
|
三层协议 |
l IPv4 l DHCP客户/服务器 l PPPoE, NAT, DMZ, DDNS |
|
组播 |
IGMP v2/v3, IGMP侦听 |
|
安全与防火墙 |
l 防范流氓ONU l DDOS，基于ACL/MAC/URL的过滤 |
|
O&M |
支持EMS/WEB/Telnet/CLI和VSOL OLT的统一网络管理 |
