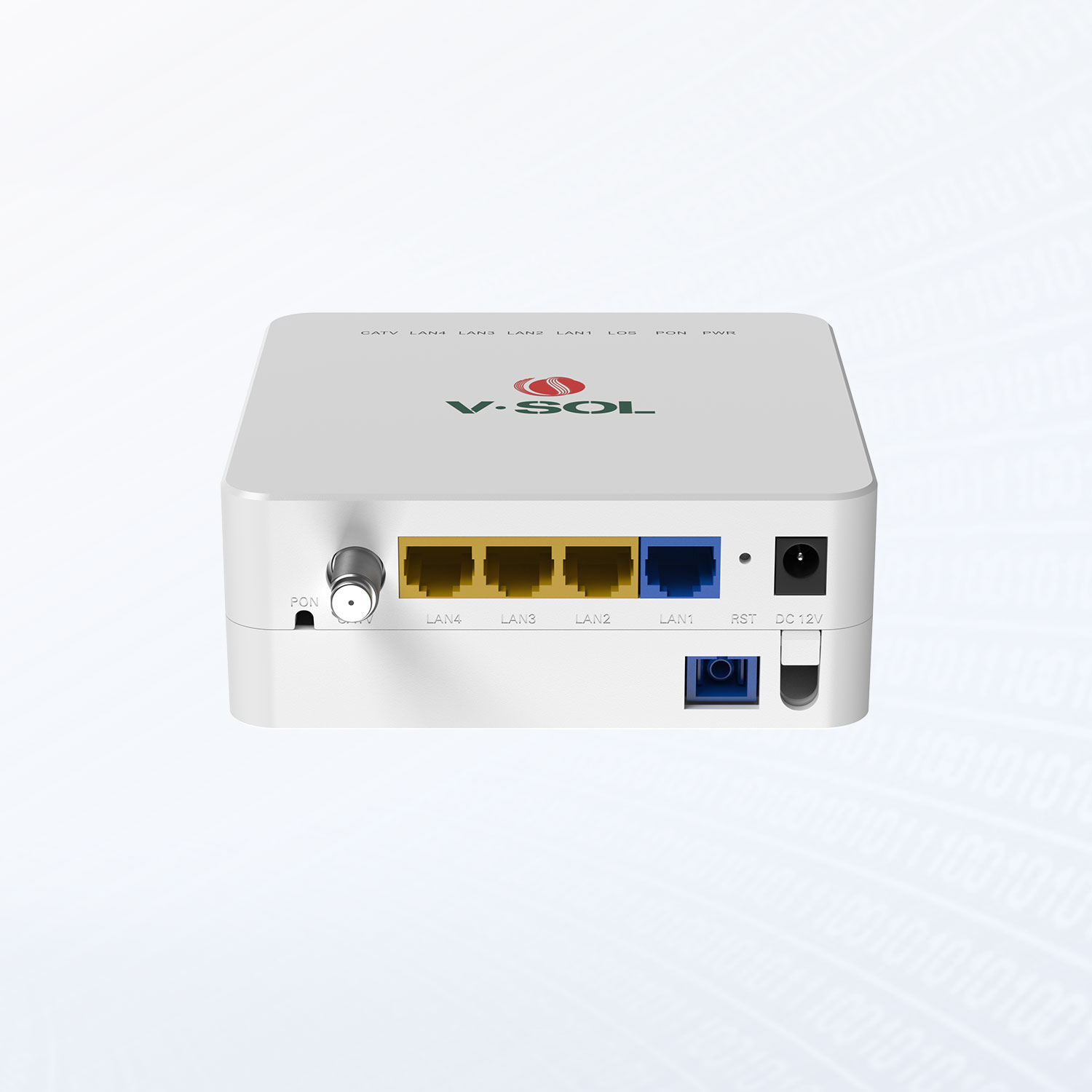

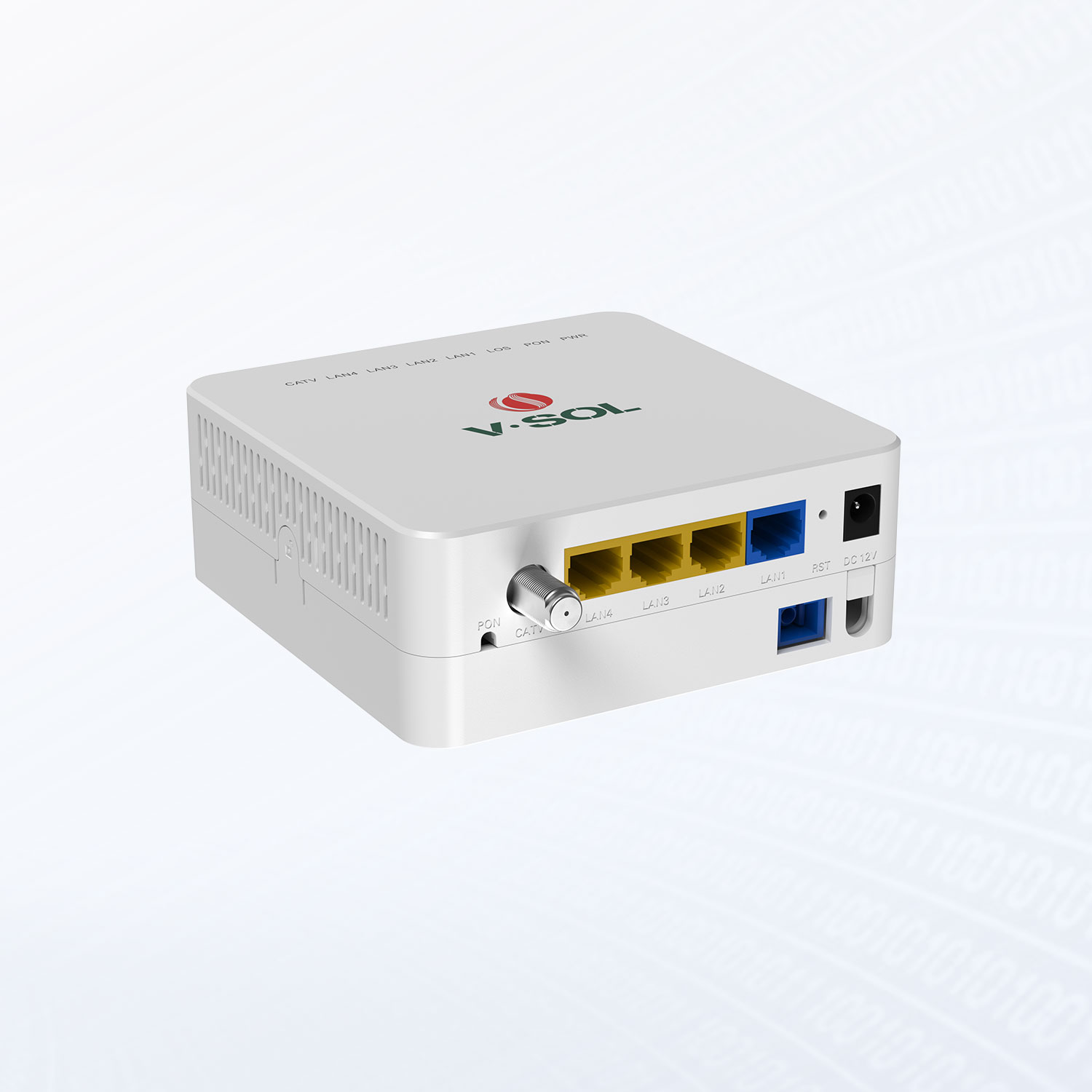

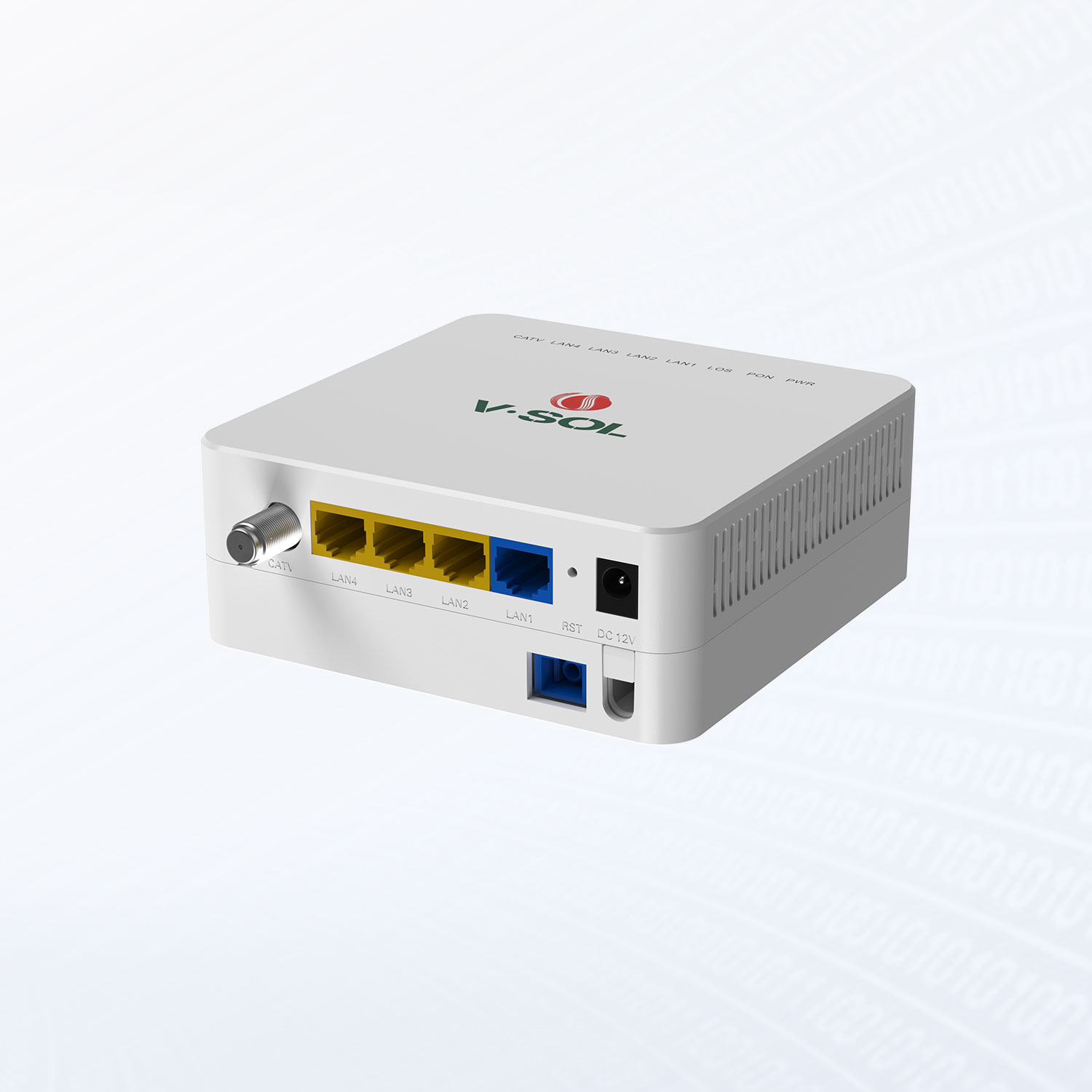

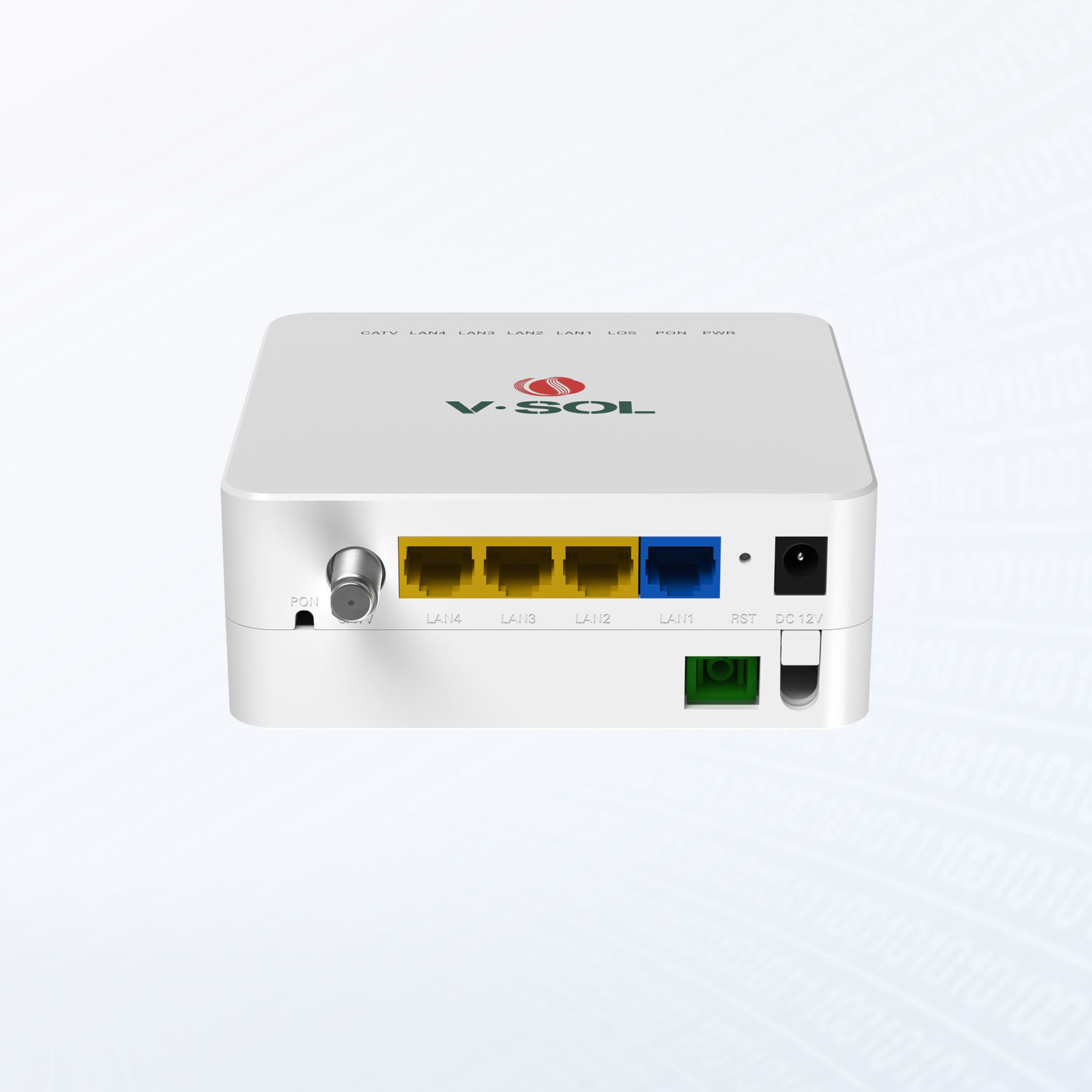

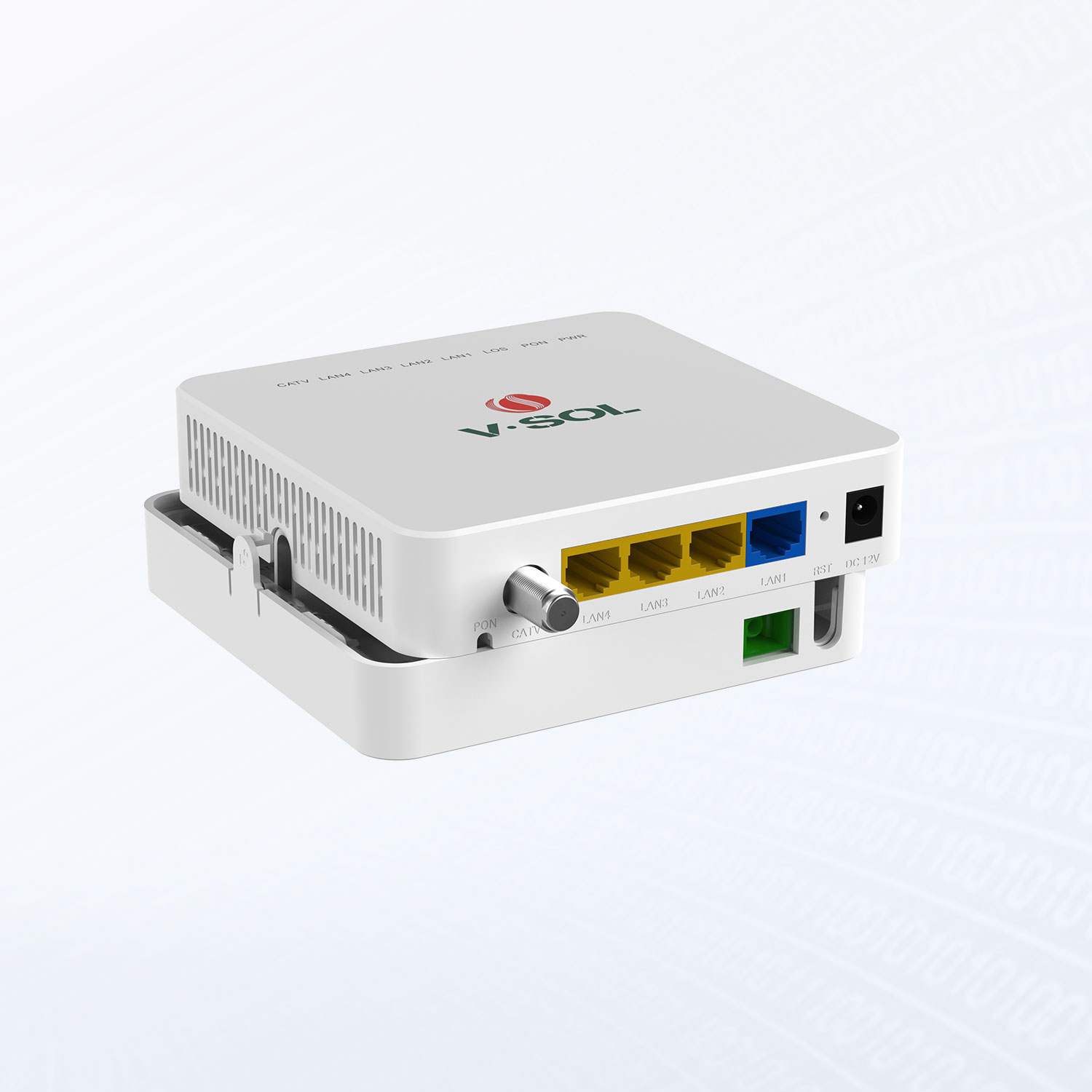

底部盘纤 超千兆CATV广电光猫

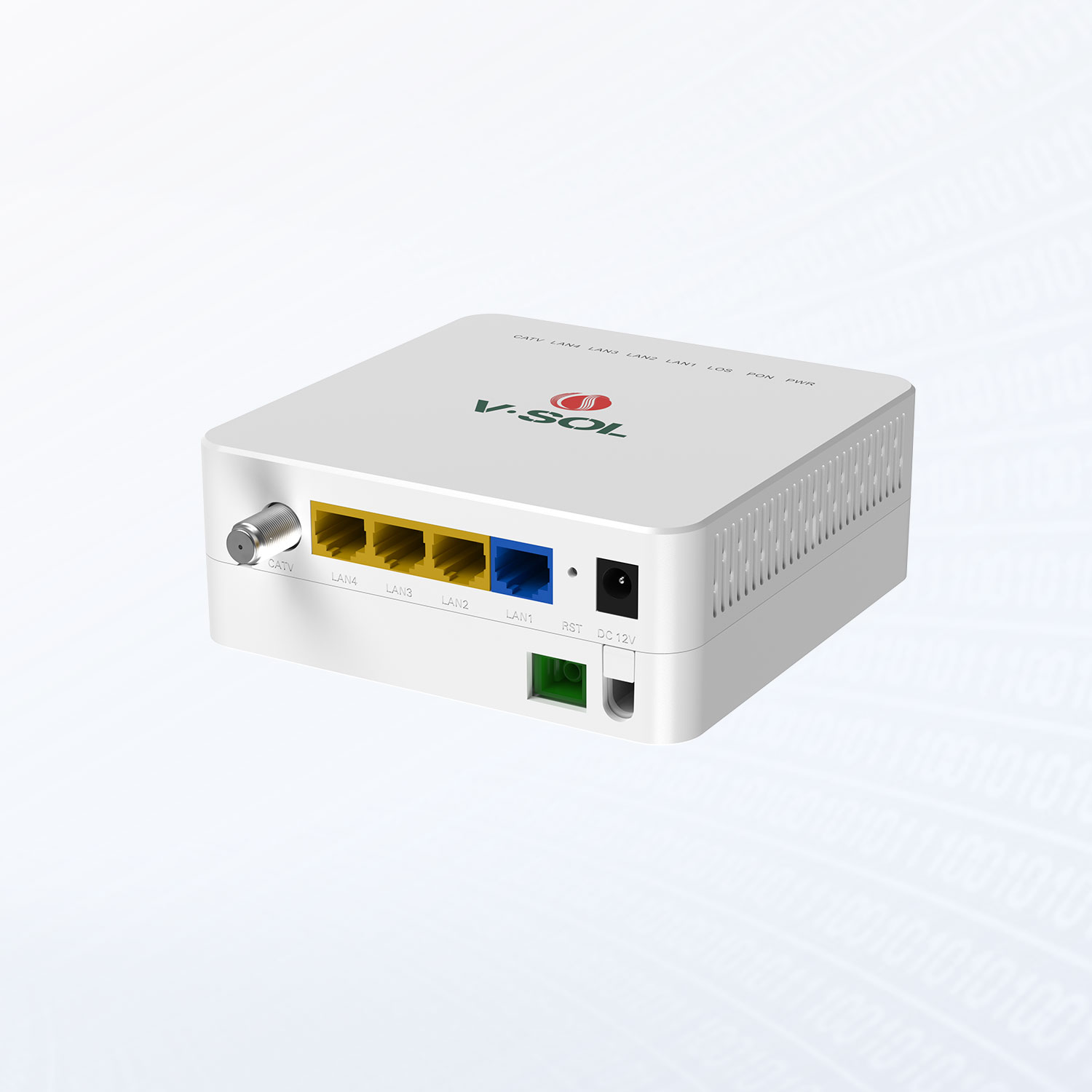

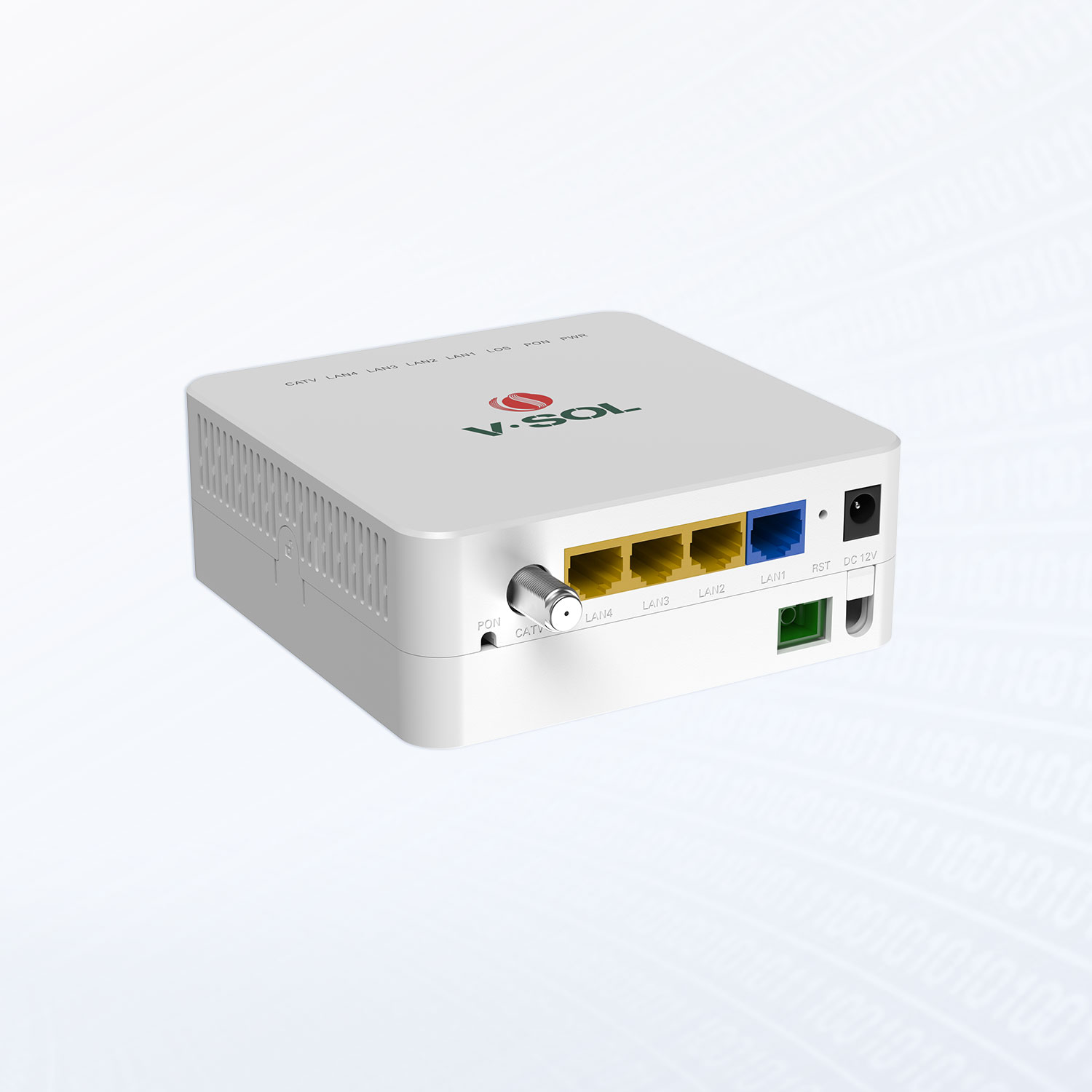

V2904QT-Z | 1*XG(S)-PON (自适应) + 1*2.5GE + 3*GE + CATV, 盘纤结构

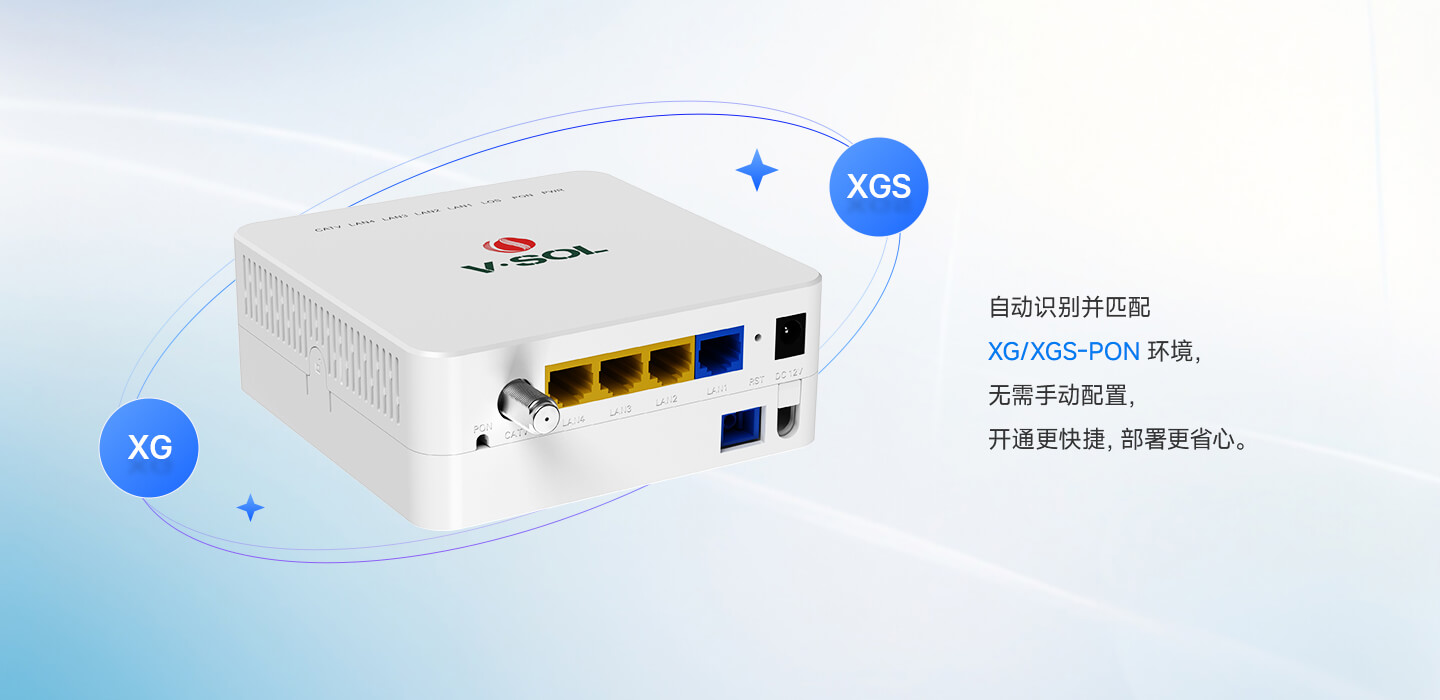

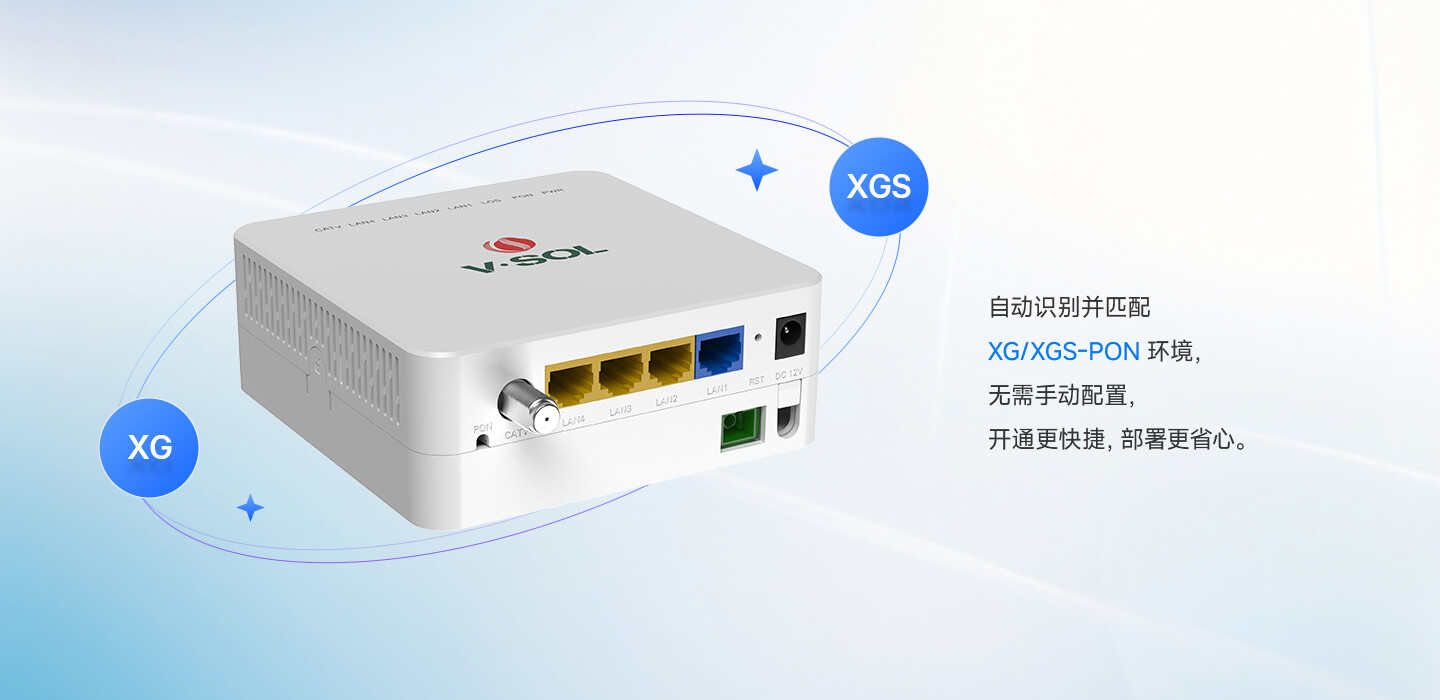

XG/XGS-PON自适应，即插即用一步到位

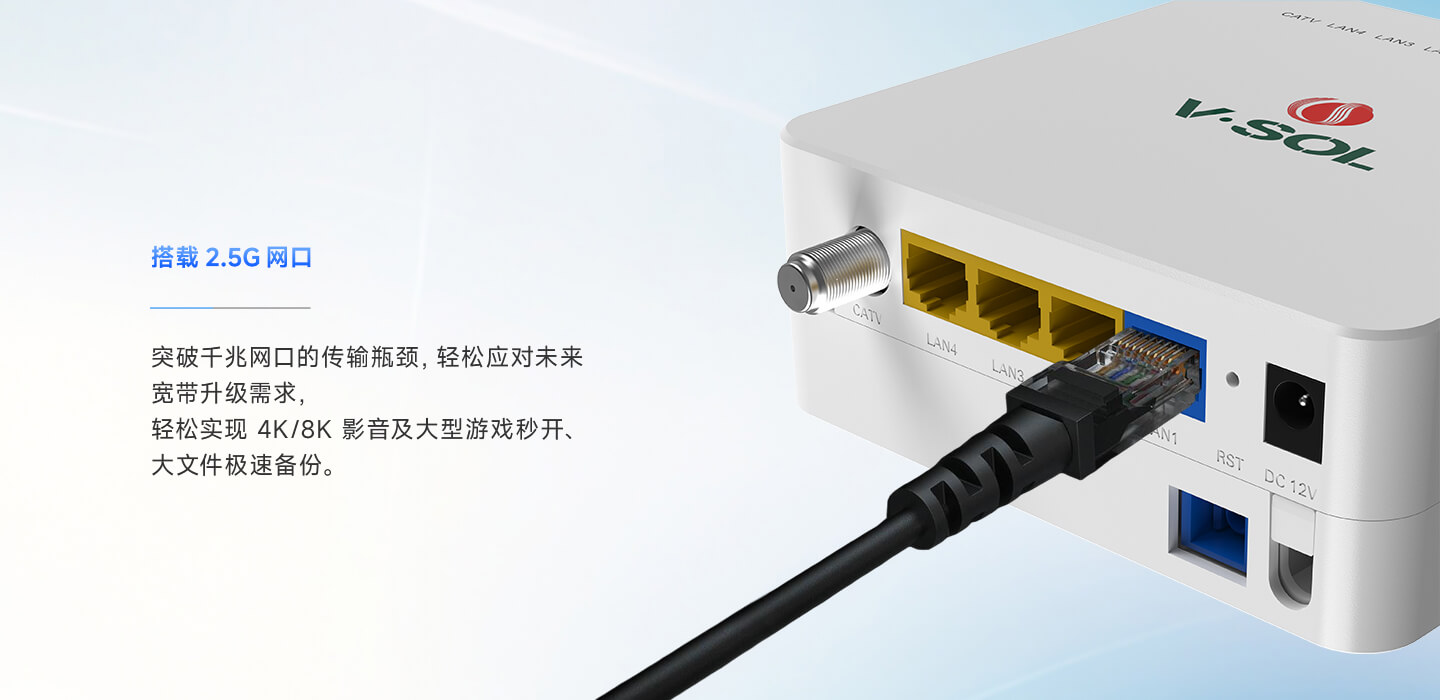

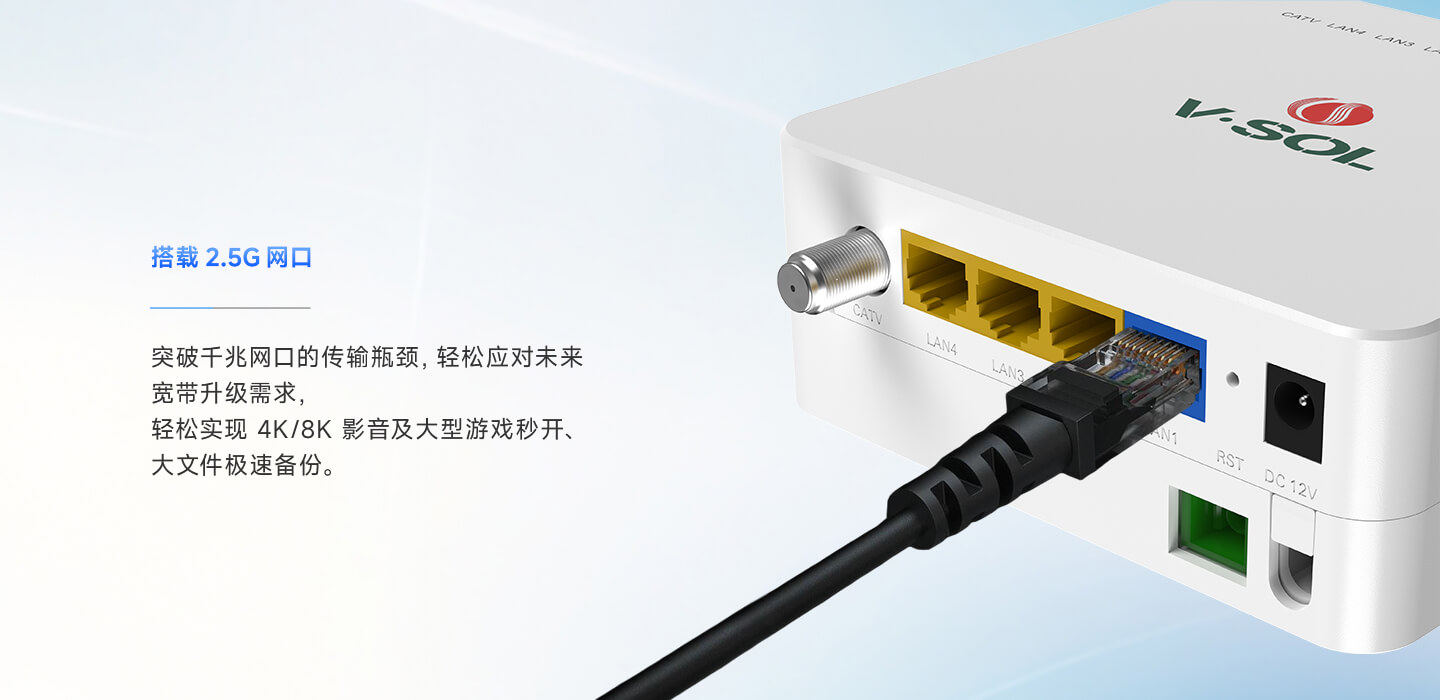

2.5G疾速网口，满足未来需求

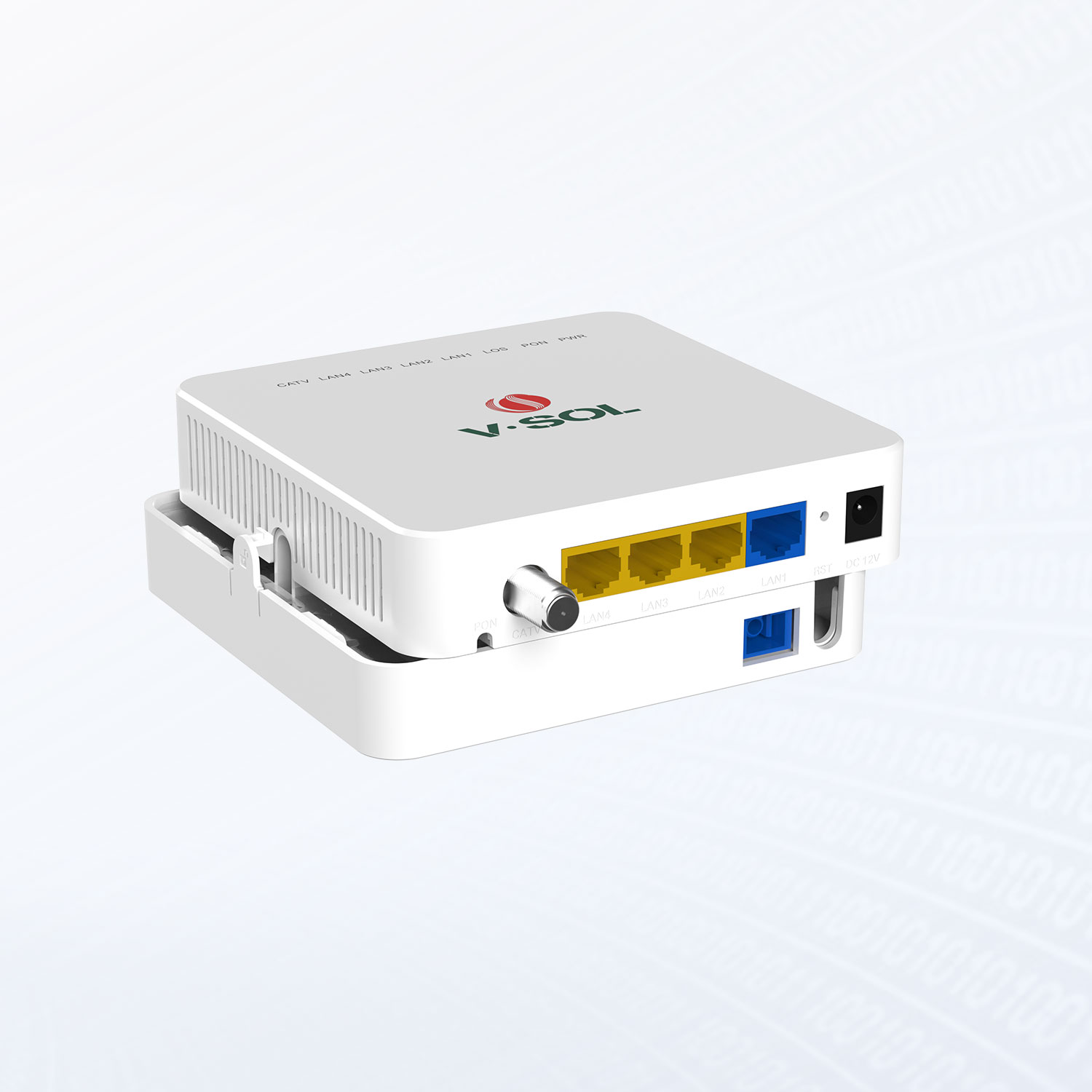

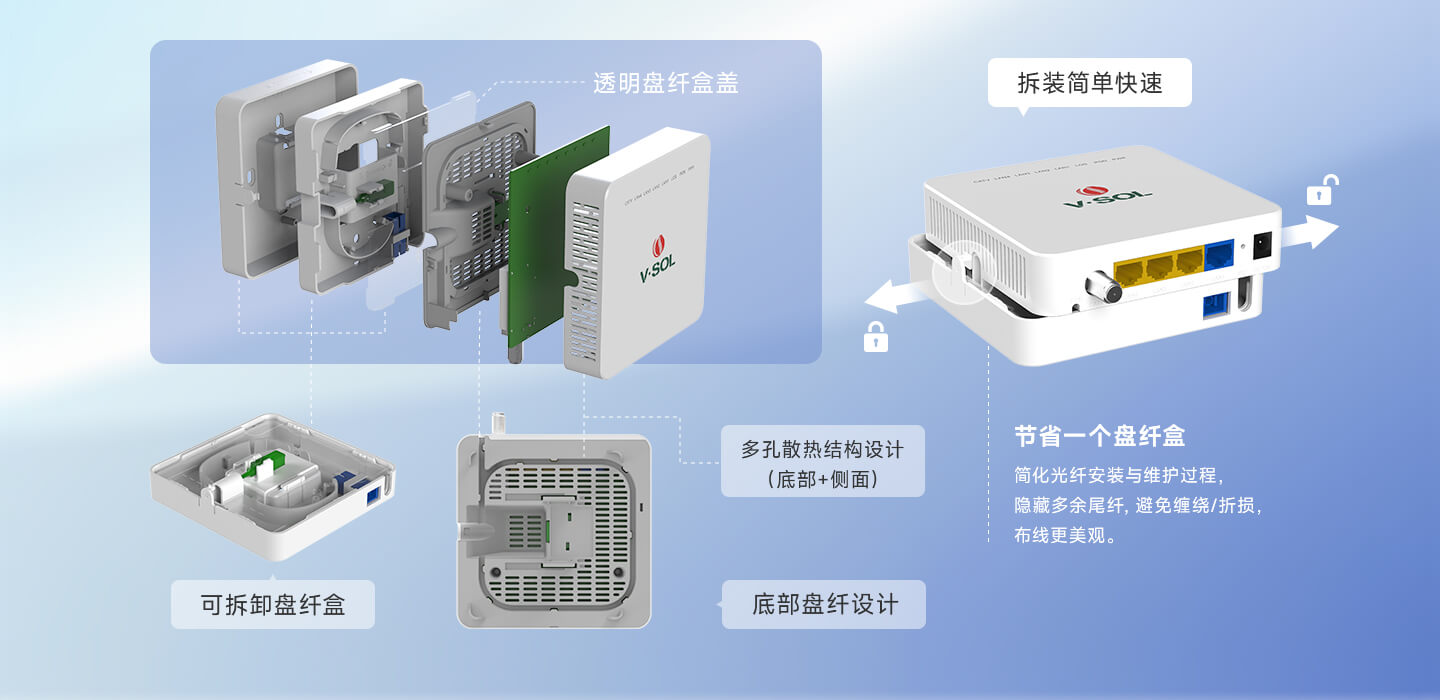

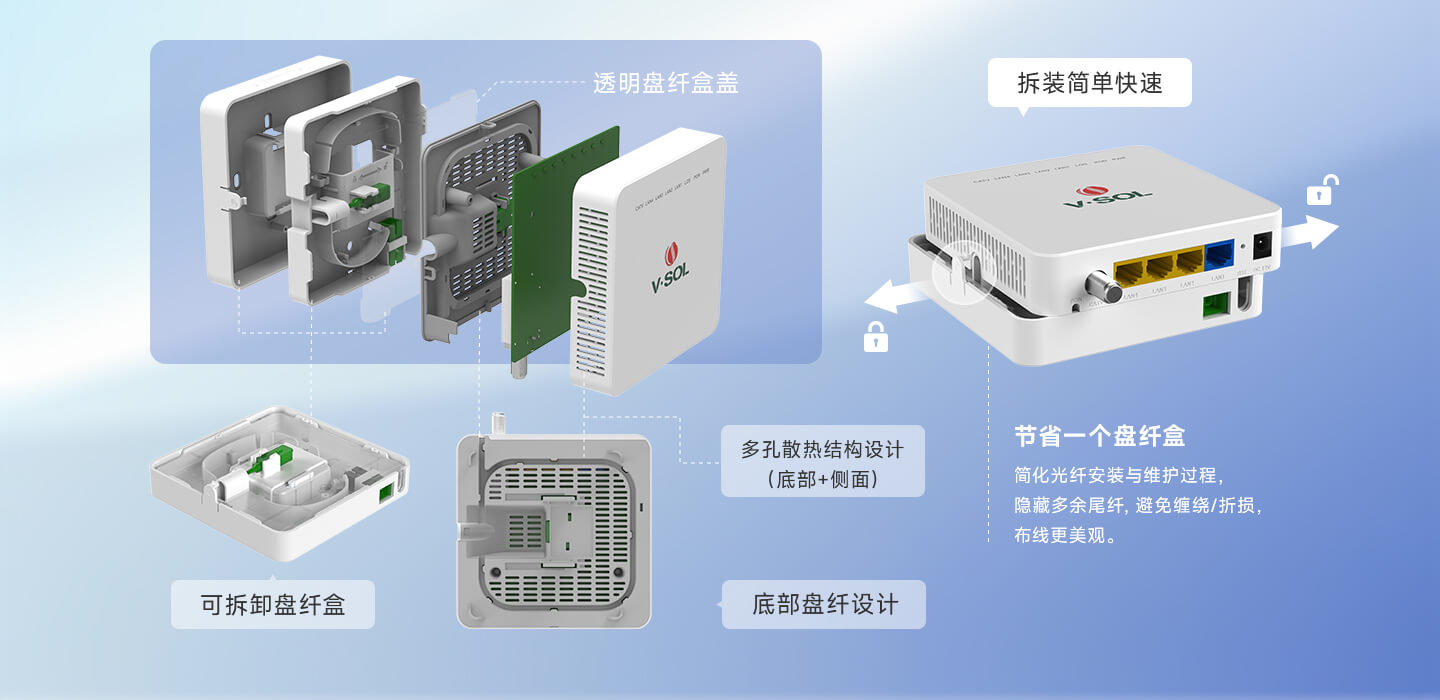

结构独具匠心，细节营造品质

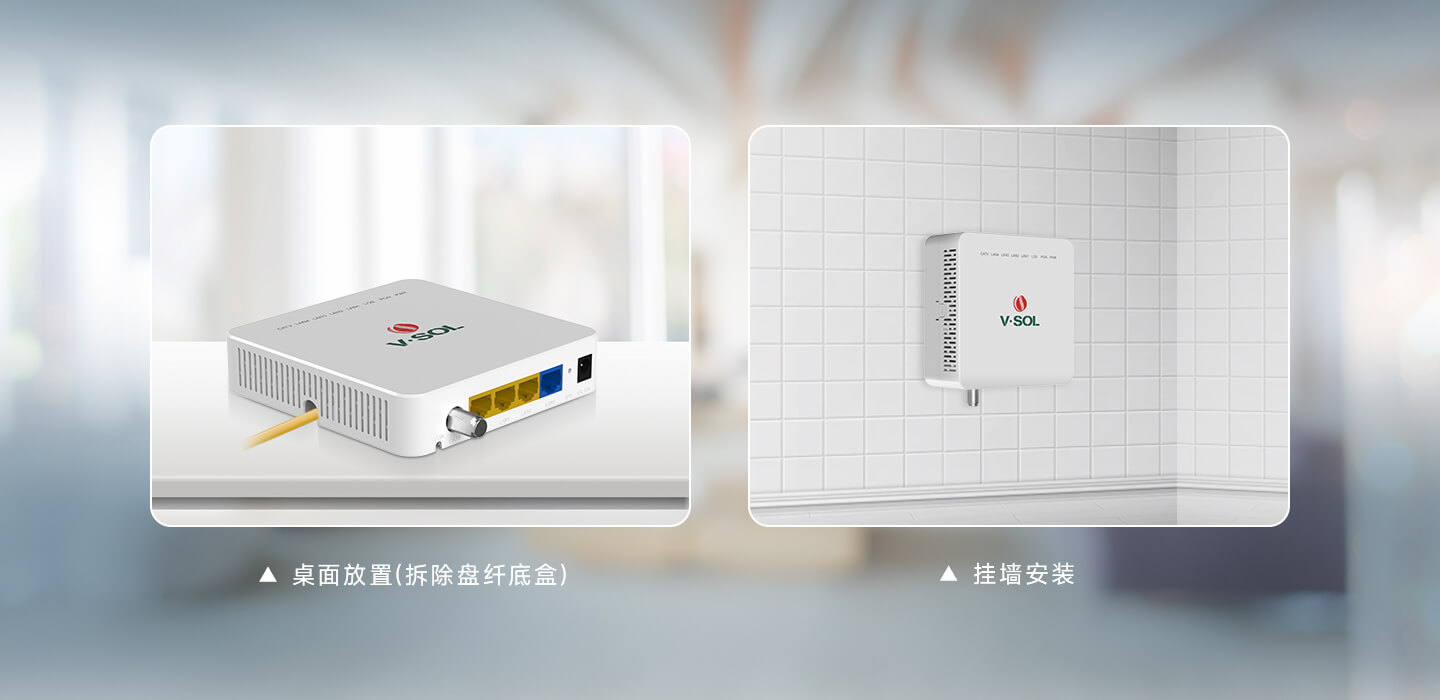

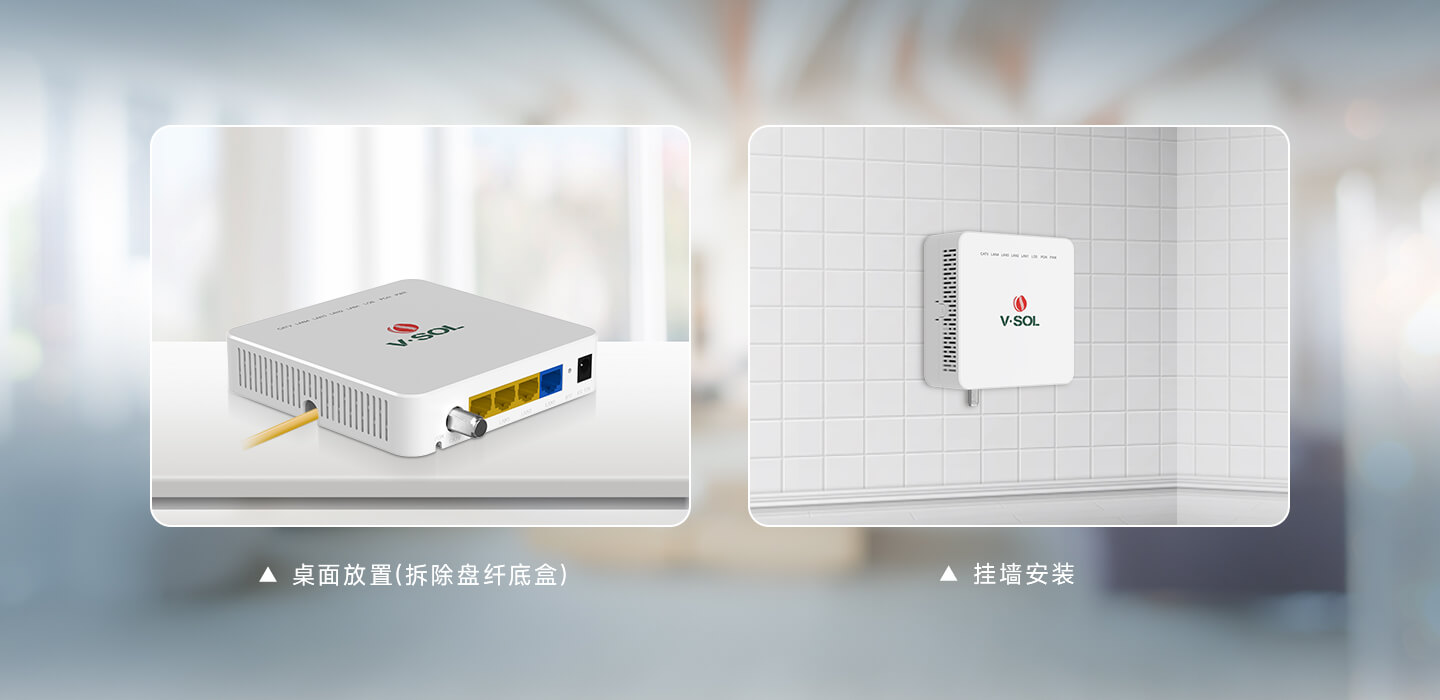

按需灵活部署，适配多元场景

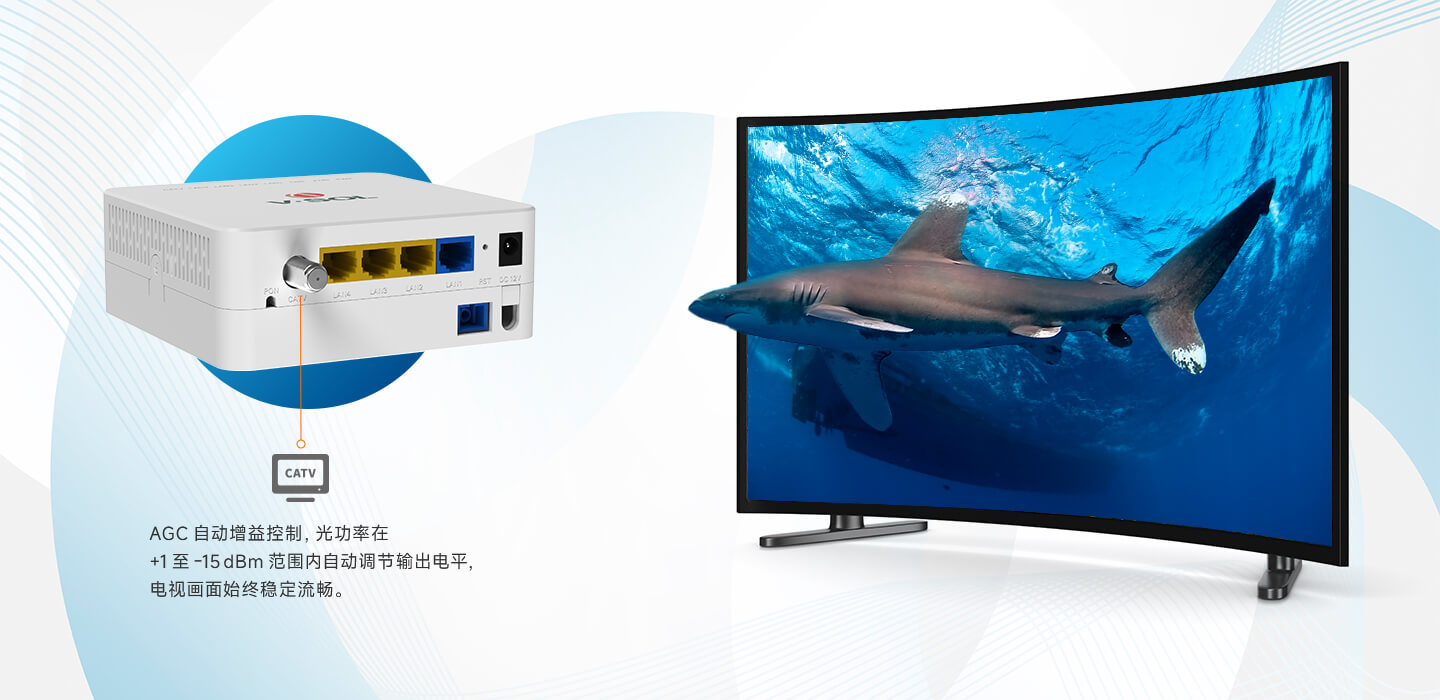

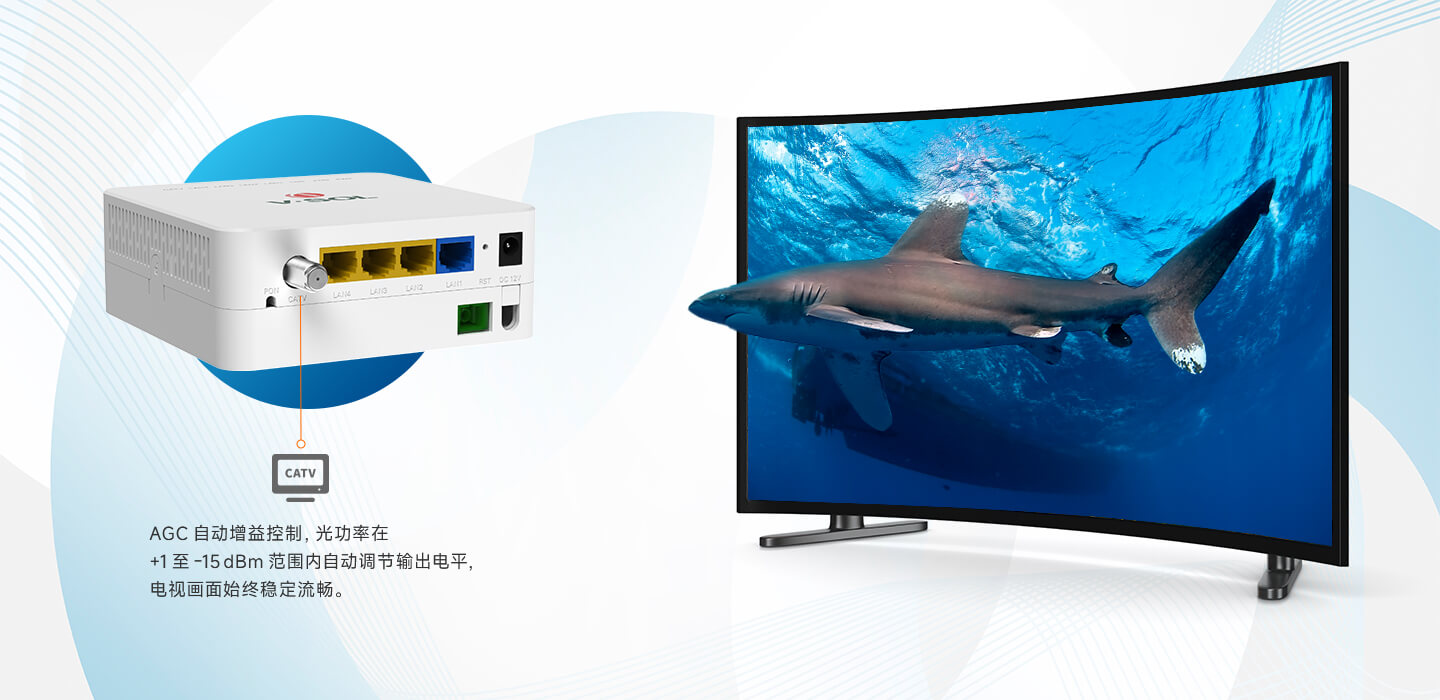

集成智能CATV，时刻高清体验
|
硬件参数 |
|
|
产品尺寸 |
120mm*120mm*46mm (L*W*H) |
|
产品净重 |
0.283kg |
|
工作环境 |
工作温度: -10 ~ +55°C 工作湿度: 5 ~ 95% (非冷凝) |
|
存储环境 |
存储温度: -40 ~ +70°C 存储湿度: 5 ~ 95% (非冷凝) |
|
电源适配器 |
12V/1A |
|
电源功率 |
12W |
|

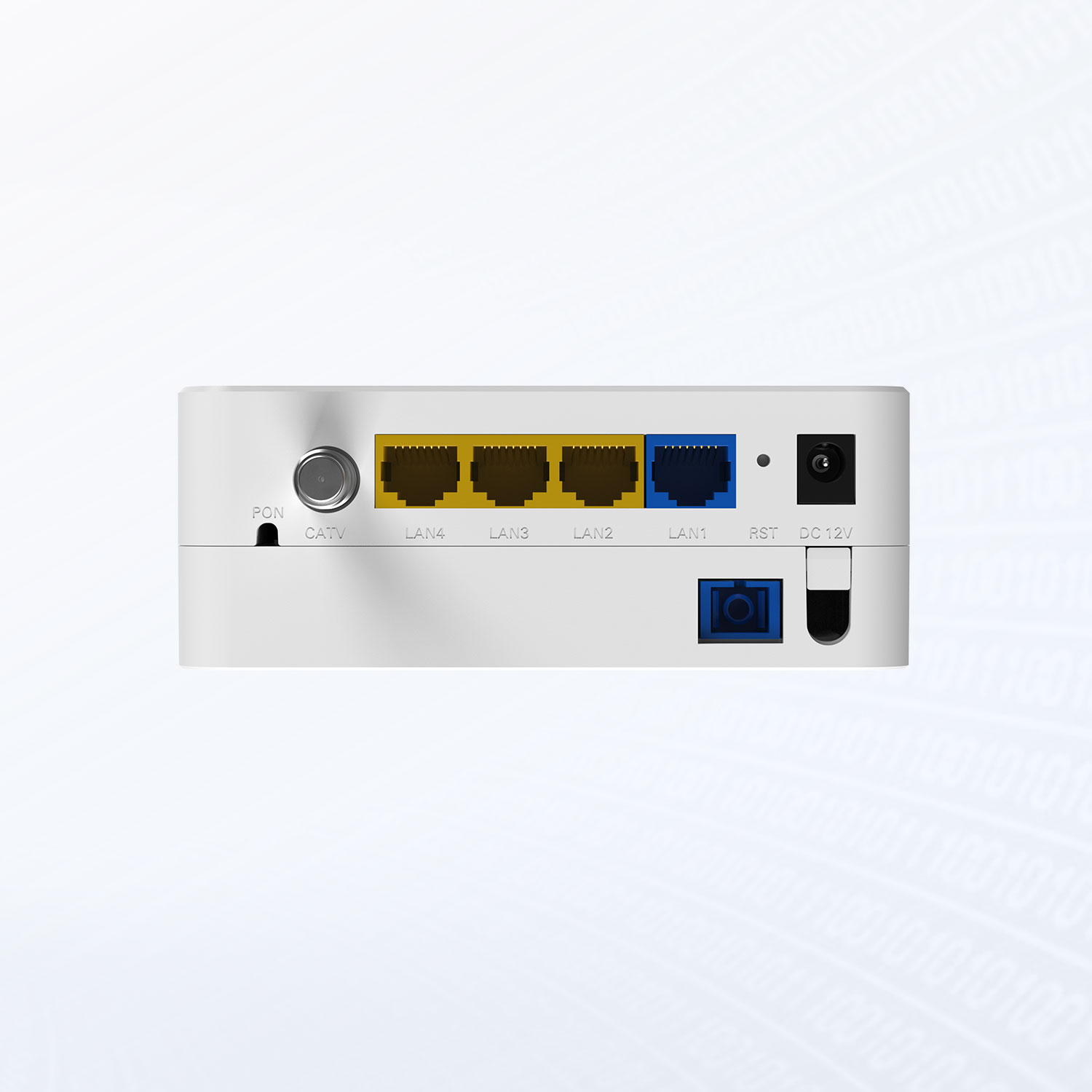

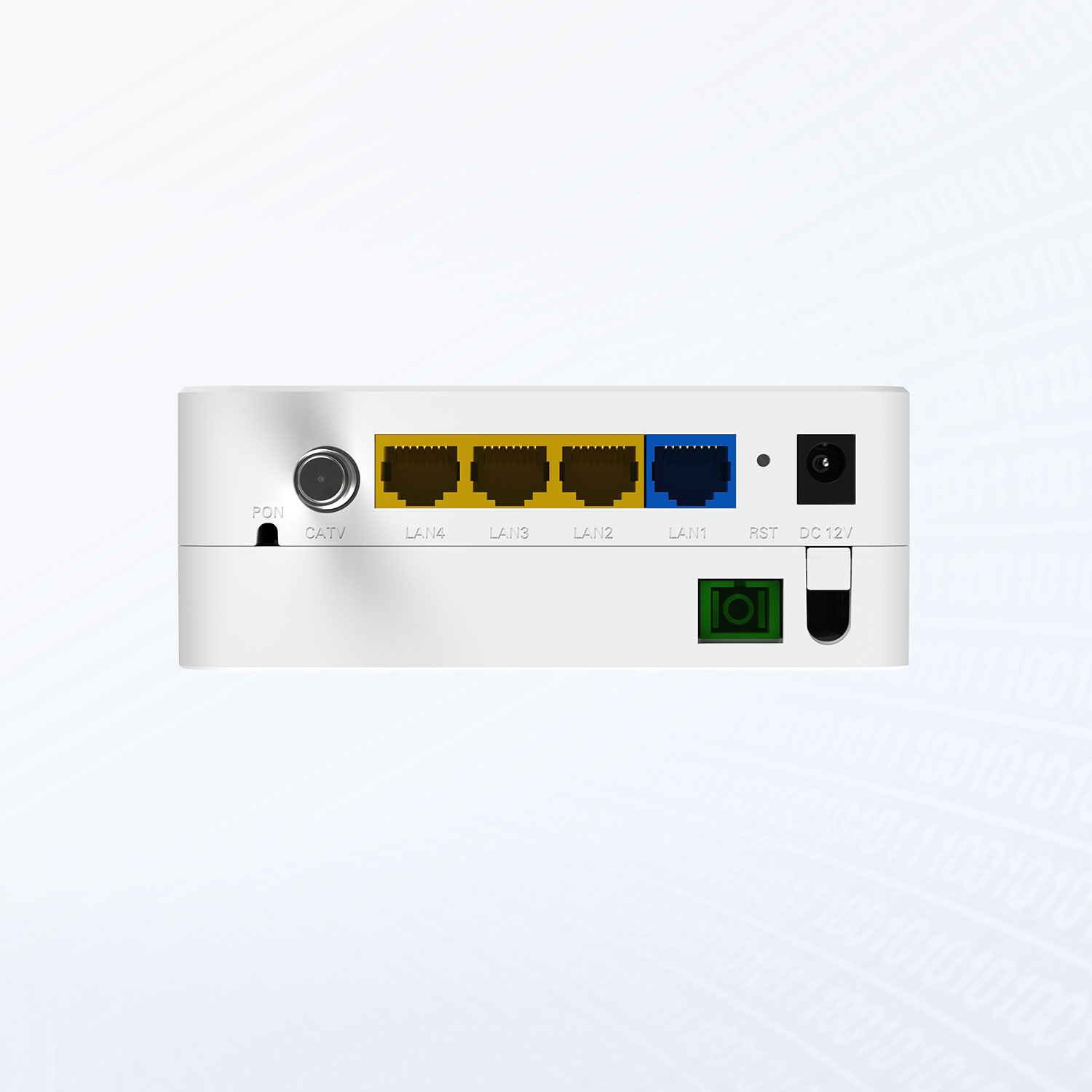

业务接口 |
1*2.5GbE+3*GE+CATV |
|

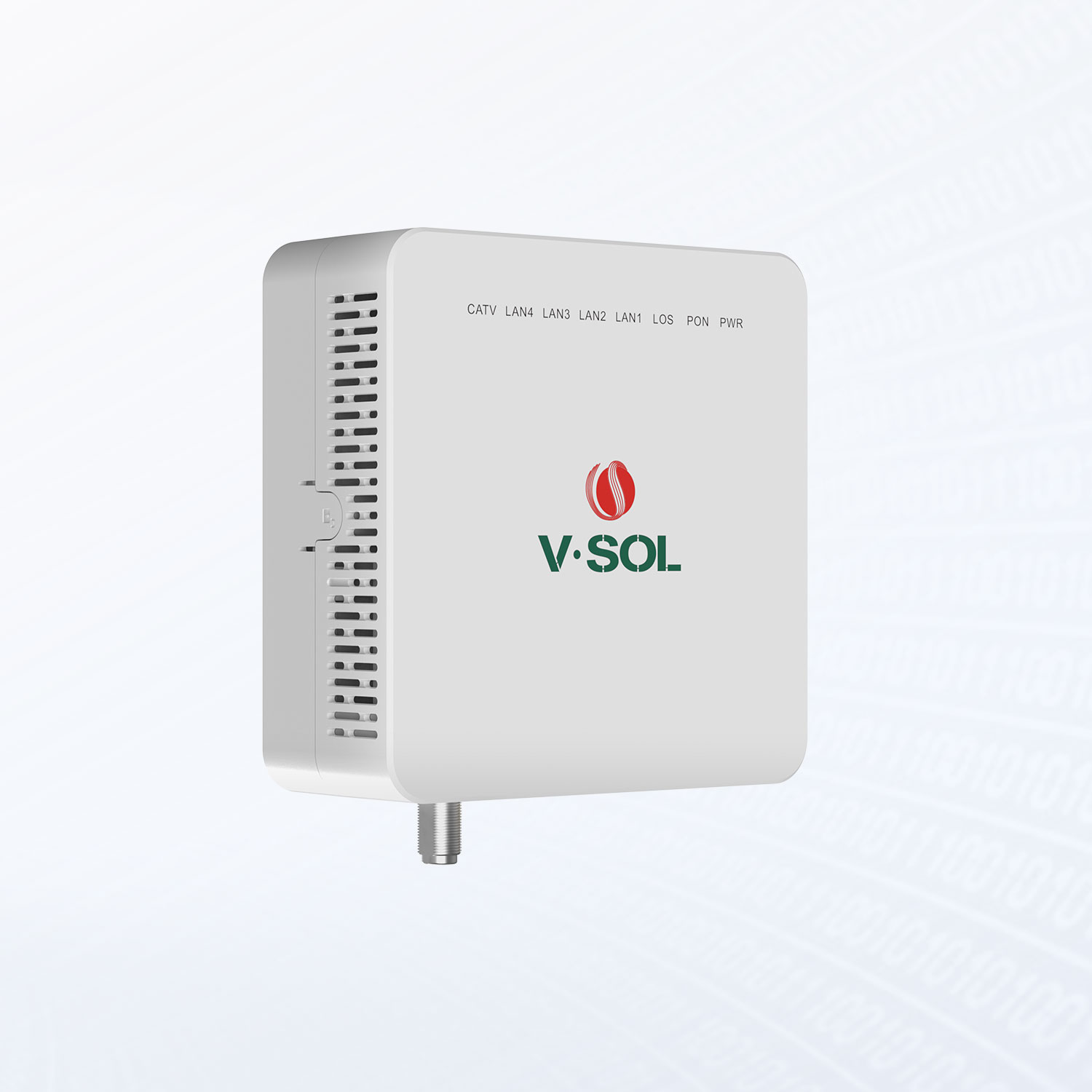

指示灯 |
PWR, PON, LOS, LAN1, LAN2, LAN3, LAN4, CATV |
|
端口参数 |
|
|
PON接口 |
SC单模, SC/APC光纤接口 自适应XG(S)-PON接口 发射功率: 6dBm(XGS-PON)、5dBm(XG-PON) 接收灵敏度: -28dBm 过载光功率: -8dBm 传输距离: 20km 波长: XG(S)-PON:下行1577nm/上行1270nm |
|
10G PON标准 |
ITU-T G.987(XG-PON) ITU-T G.9807.1 (XGS-PON) |
|
CATV |
光接收波长： 1550±10nm 光输入范围：+2～-18dBm 回波损耗：≥40dB RF工作带宽：47～1000MHz 射频输出阻抗：75Ω RF光AGC范围内输出电平： ≥81±2dBuv@+1～-10dBm ≥79±2dBuv@ 0～-11dBm ≥77±2dBuv@-1～-12dBm ≥75±2dBuv@-2～-13dBm ≥73±2dBuv@-3～-14dBm ≥71±2dBuv@-4～-15dBm MER：≥32dB（-14dBm光输入功率） |
|
应用接口 |
1×2.5GbE, 自适应以太网接口, RJ45连接器 3×GE, 自适应以太网接口, RJ45连接器 |
|
功能数据 |
|
|
上网方式 |
桥接模式 |
|
告警 |
支持硬件掉电告警 支持端口环路检测与告警 |
|
LAN |
支持端口速率限制 支持环路检测 支持流量监控 支持风暴控制 |
|
VLAN
|
支持 VLAN-Tag模式 支持 VLAN-Transparent模式 支持 VLAN-Trunk模式 支持 VLAN-Hybrid模式 |
|
组播 |
支持IGMPv1/v2/Snooping 支持组播协议VLAN与组播数据剥离 支持组播翻译功能 |
|
运维管理 |
支持WEB/TELNET/SSH/OMCI 支持私有的OMCI协议和支持通过芯德OLT实现全业务统一网管 |
|
防火墙 |
支持IP地址及端口过滤功能 |
|
其它功能 |
支持日志功能 |
