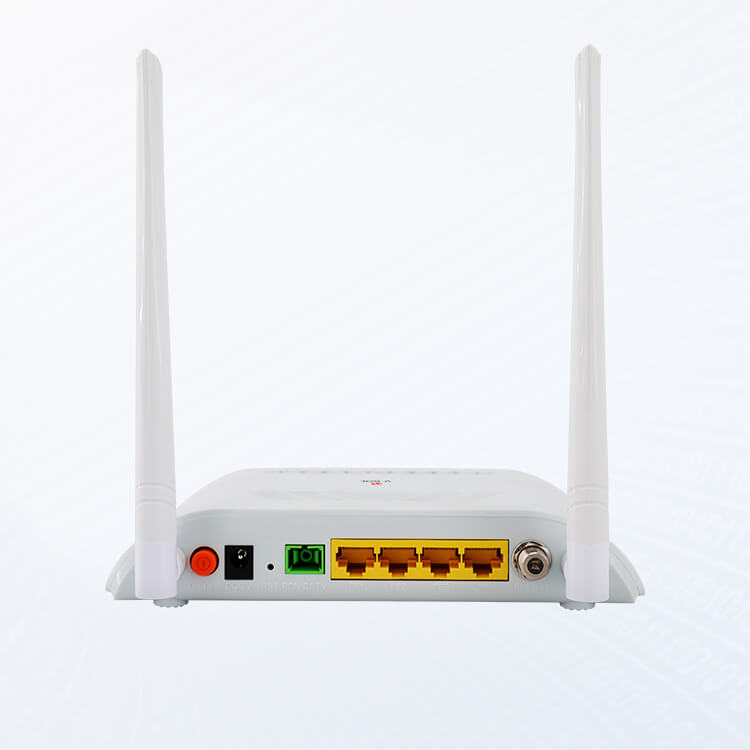

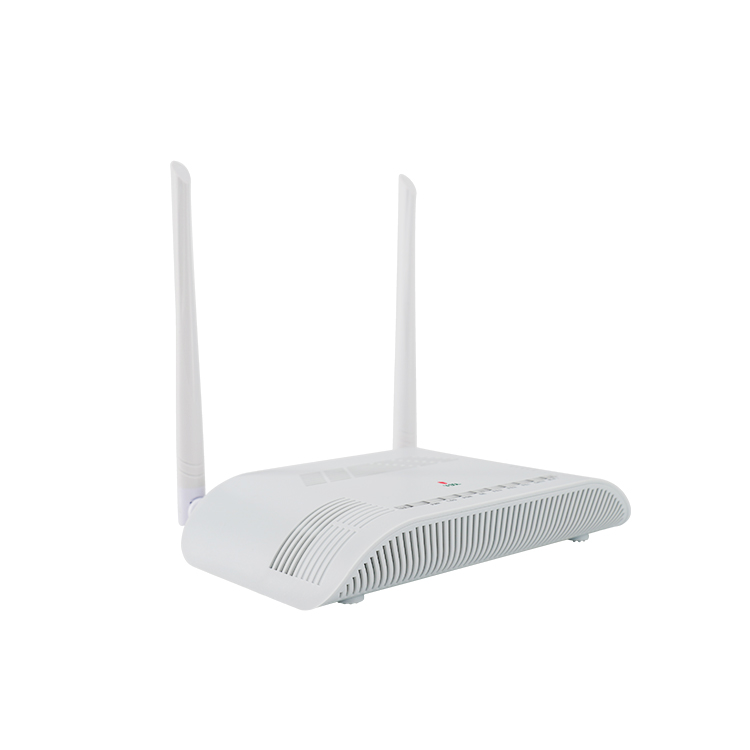

CATV型4网口ONT

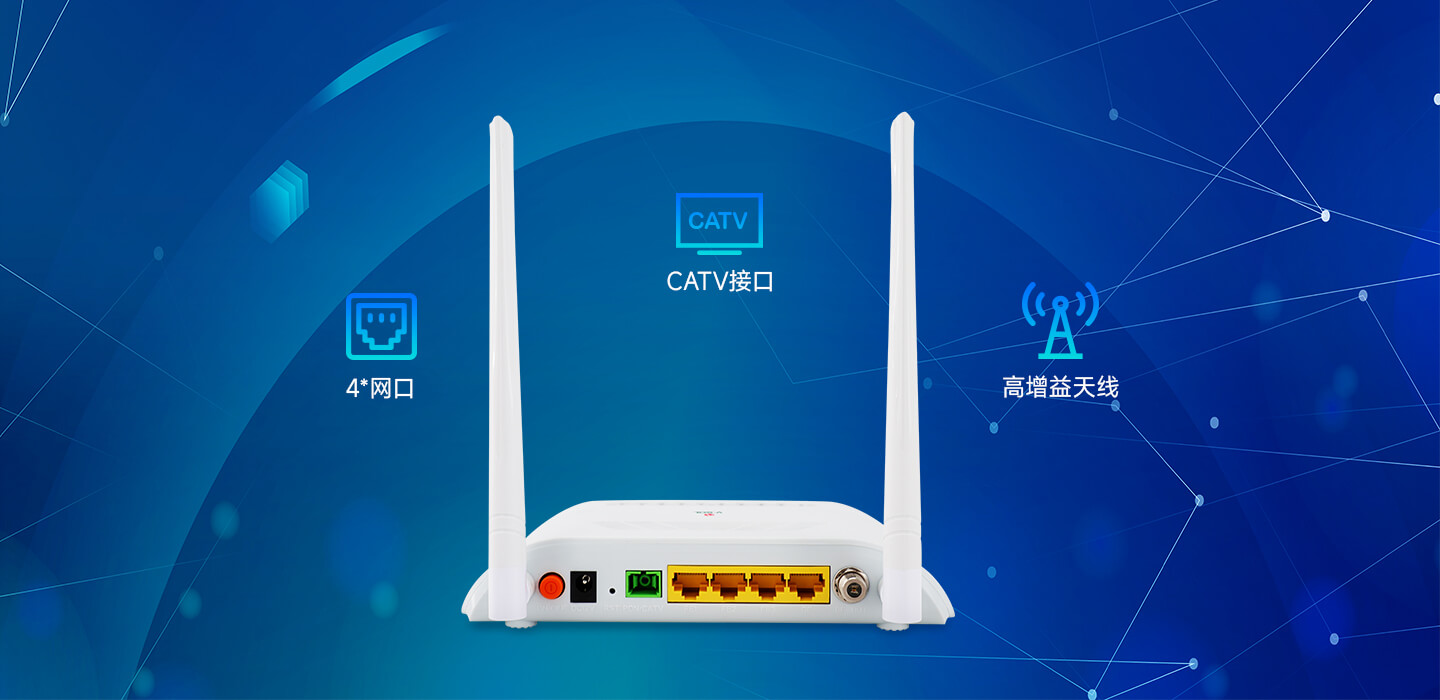

4个网口+1个CATV口+2根5dBi高增益外置天线

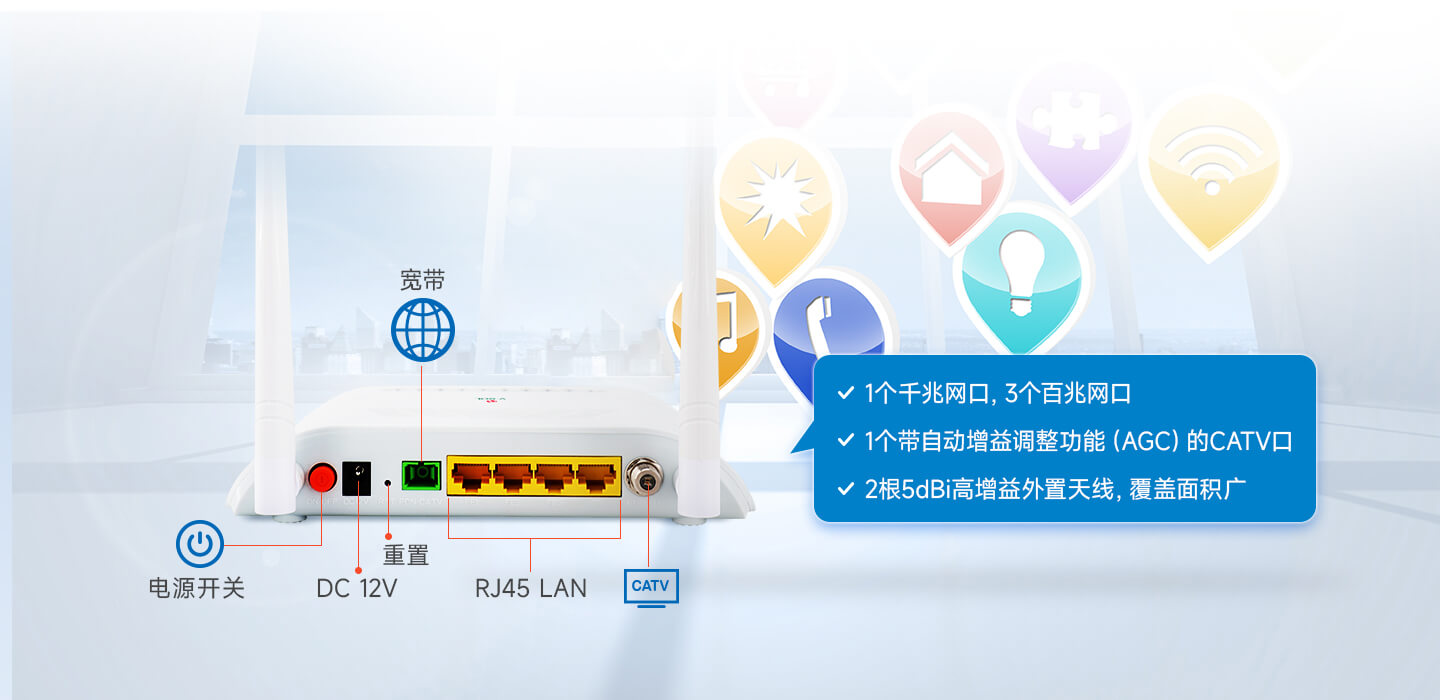

业务接口功能丰富

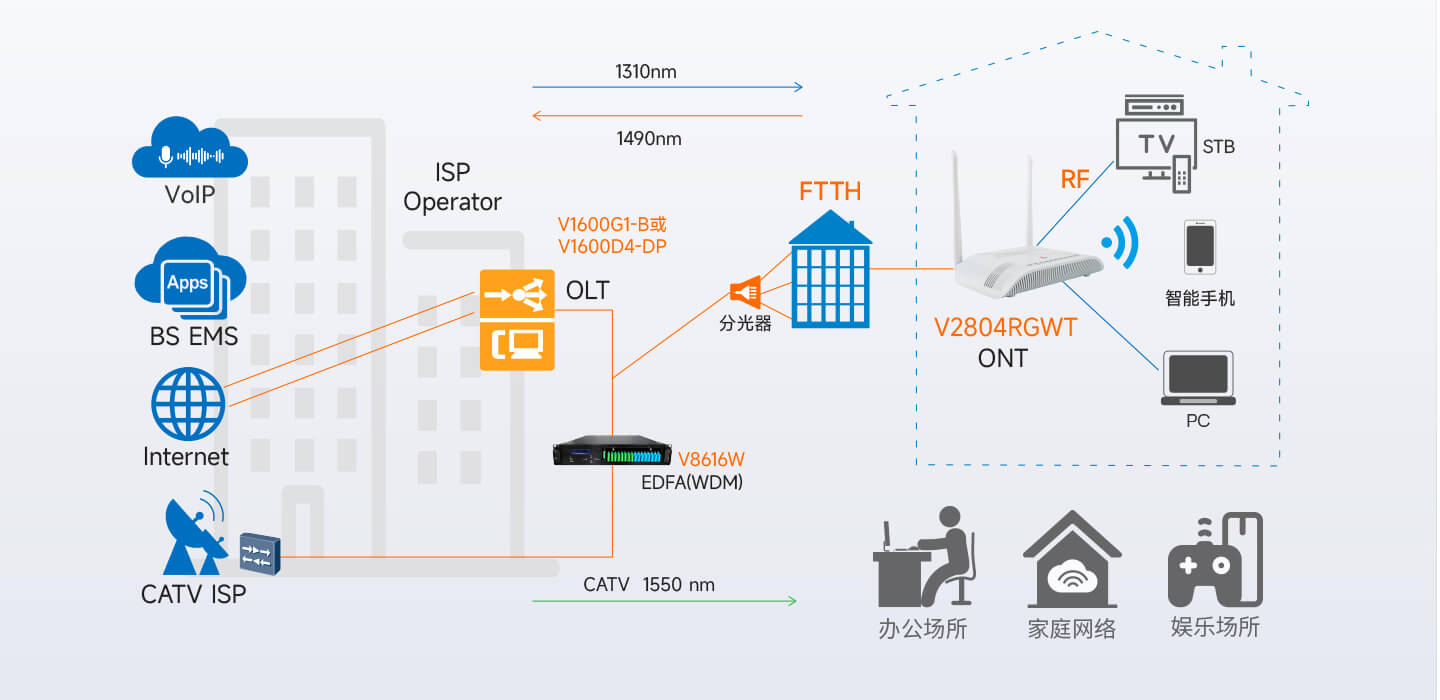

应用场景

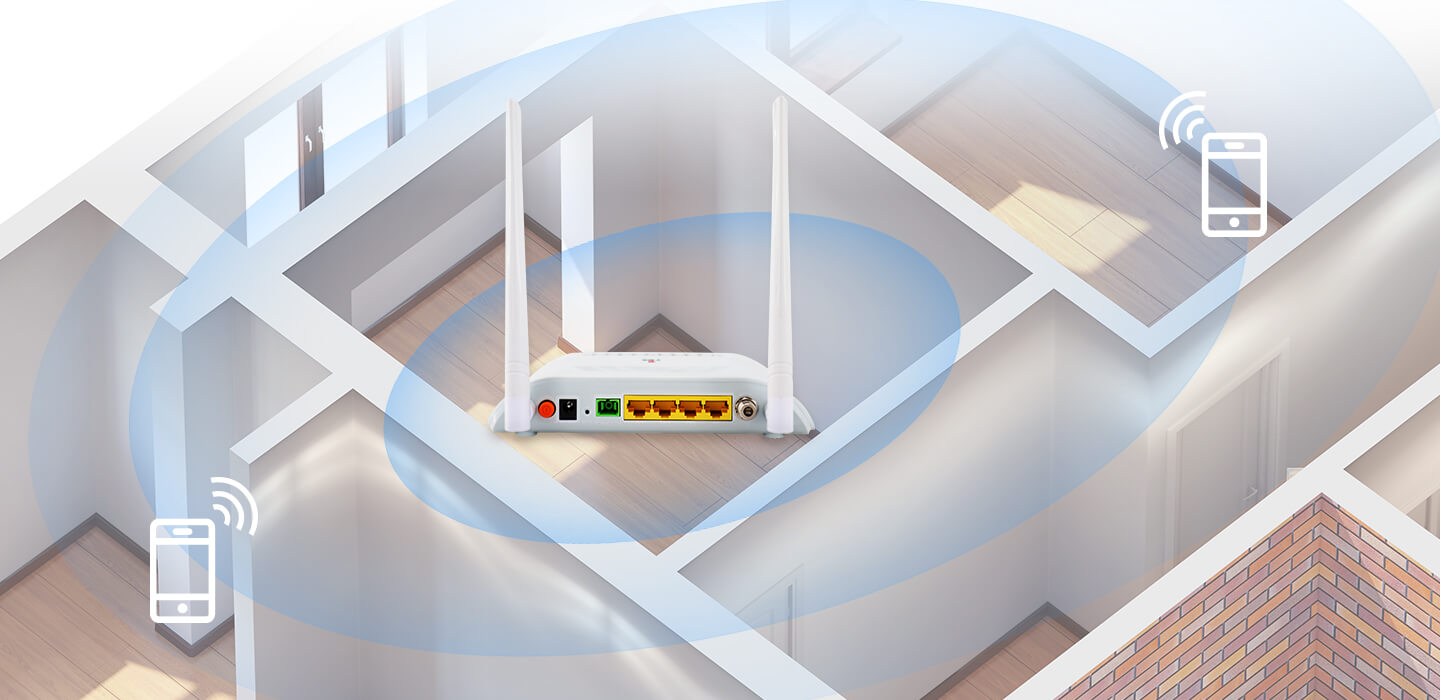

2根5dBi高增益天线加持,覆盖范围更广
外置2根5dBi 高增益天线，2.4GHz信号传输，使信号覆盖面更广，穿墙能力更强！
CATV RF支持AGC
可远程控制CATV开关
|
○ 硬件参数 |
|
|
尺寸 |
185mm×120mm×34mm(长×宽×高) |
|
净重 |
0.28Kg |
|
操作条件 |
l 工作温度： -10 ~ +55°C l 工作湿度：5 ~ 95% (非凝结) |
|
储存条件 |
l 储存温度：-40 ~ +70°C l 储存湿度：5 ~ 95% (非凝结) |
|
电源适配器 |
DC 12V, 1A, 外置AC-DC电源适配器 |
|
电源功率 |
≤ 7W |
|
接口 |
1GE+3FE+WiFi 4+CATV |
|
指示灯 |

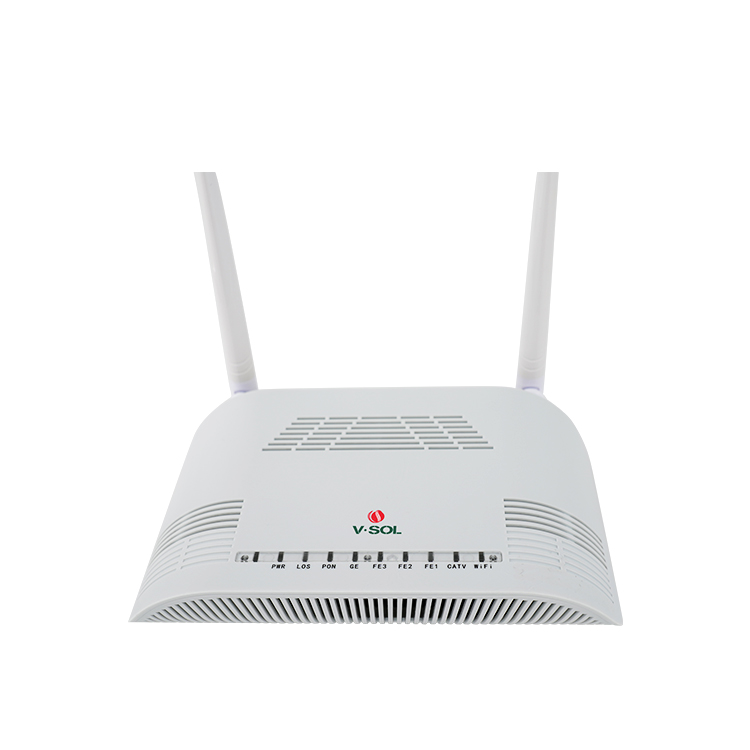

PWR, LOS, REG, LAN1~LAN4, WIFI, WAN, Pair, CATV |
|
|
|
|
○ 接口参数 |
|
|
PON接口 |
l 1XPON端口（EPON PX20+和GPON B类+） l SC单模，SC/UPC连接器 l TX光功率：0～+4dBm l RX灵敏度：-27dBm l 过载光功率：-3dBm（EPON）或 -8dBm（GPON） l 传输距离：20KM l 波长。 TX 1310nm, RX 1490nm, CATV 1550nm |
|
WIFi接口 |
l 符合IEEE802.11b/g/n标准 l 速率高达300Mbps，2T2R，5dBi外部天线 l 支持多个SSID l 支持13个频段 |
|
LAN接口 |
1*GE+3*FE 自动协商RJ45端口 |
|
CATV接口 |
l 光接收波长： 1550±10nm l 光输入范围：+2～-18dBm l 回波损耗：≥40dB l RF工作带宽：47～1000MHz l 射频输出阻抗：75Ω l RF光AGC范围内输出电平： ≥81±2dBuv@+1～-10dBm ≥79±2dBuv@ 0～-11dBm ≥77±2dBuv@-1～-12dBm ≥75±2dBuv@-2～-13dBm ≥73±2dBuv@-3～-14dBm ≥71±2dBuv@-4～-15dBm l MER：≥32dB（-14dBm光输入功率） |
|
○ 功能数据 |
|
|
XPON模式 |
双模，可接入EPON/GPON主流OLT |
|
上行模式 |
桥接和路由模式 |
|
防火墙 |
基于ACL/MAC/URL的过滤 |
|
二层 |
802.1D和802.1ad桥接, 802.1p Cos, 802.1Q VLAN |
|
三层 |
IPv4/IPv6, DHCP 客户端/服务端, PPPoE, NAT, DMZ, DDNS |
|
组播 |
IGMP v1/v2/v3, IGMP侦听 |
|
安全 |
流量和风暴控制，环路检测 |
|
运维 |
l WEB/TELNET/OAM/OMCI l 支持私有OAM/OMCI协议 l VSOL OLT的统一网络管理 |
|
CATV |
支持CATV远程控制 |
|
WiFi |
l IEEE802.11b/g/n（发射功率：17dBm/16dBm/15dBm），最高可达300Mbps l 认证方式：WEP/WAP-PSK（TKIP）/WAP2-PSK（AES） |
